22．(12分)如图所示，两块平行金属板M、N竖直放置，两板间的电势差U=1.5×10³V，现将一质量m=1×10^－2kg、电荷量q=4×10^－5C的带电小球从两板上方的A点以V₀=4m/s的初速度水平抛出(A点距两板上端的高度h=20cm)，之后小球恰好从靠近M板上端处进入两板间，沿直线运动碰到N板上的B点。不计空气阻力，取g=10m/s^2cy。求：

　 　 (1)B眯到N板上的端的距离L。

　 (2)小球到达B点时的动能E_K。

　 19．(10分)某飞机场利用如图所示的传送带将地面上的货物运送到飞机上，传送带与地面的夹角θ=30°传送带两端A、B的长度L=10m。传送带以v=5m/s的恒定速度匀速向上运动。在传送带底端A轻轻放一质量m=5kg的货物，货物与传送带间的动磨擦因数。求货物从A端运送到B端所需的时间。(g取10m/s²)

　 20．(10分)如图所示，在水平向右的匀强电场中，用长为L的绝缘细绳将一个质量为m的带电小球悬挂于O点，平衡时，小球位于B点，此时绳与竖直方向的夹角为θ(θ＜

40°)。已知重力加速度为g。求：

　 (1)小球静止在B点时受到绳的拉力大小。

　 (2)若将小球拉到与O点等高的A点(此时绳拉直)，

然后释放小球，当小球运动到最低点C时受到绳

的拉力大小。

21．(8分)已知地球半径为R，地球表面的重力加速度为g，地球自转的周期为T。试求地球同步卫星的向心加速度大小。

18．用如图所示的实验器材测定小电灯的伏安特性曲线，要求加在电灯上的电压从零开始逐渐增大到额定电压。在题给方框中画出实验所用的电路图，并按电路图用导线把实物图连接起来。

16．在进行测定电源电动势和内电阻的实验时，除

了需有待测电源、开关和导线外，下列各组器材

可以完成实验的是　　　　　　　　 (填字母代号)

　　 A．电压表和电流表　　　　　　　　　 B．电流表和电阻箱

　　 C．电流表和滑动变阻器　　　　　　　 D．电压表和电阻箱

　　 E．电压表和滑动变阻器　　　　　　　 F．电压表、电流表和滑动变阻器

　 17．在研究匀速直线运动的实验中，某同学得到一条记录小车做匀加速直线运动时纸带如图所示，在纸带上选取A、B、C、D、E5个计数点、相邻的两个计数点之间还有4个点未画出，已知打点计时器使用的交流电的频率为50Hz，则由纸带可求出在打C点时小车的速度大小为 　　m/s；小车的加速度大小为　　　 m/s²。

15．一个定值电阻和一个半导体二极管的伏安特曲

线如图所示，则该电阻的阻值为　　　 Ω。若

把此电阻和二极管串联接到某恒压电源上，通

过电阻的电流为2A时，二极管两端的电压为

　　　　　　 V。

14．为了安全，汽车在行驶途中，车与车之间必须保持一定的距离，这是因为从驾驶员看见某一情况到采取制动动作的反应时间里，汽车仍然要通过一段距离(称为制动距离)，而从采取制动动作到汽车在不同速度下的反应距离和制动距离的部分数据，根据分析计算，表中未给出的数据X、Y应是　　　　　　　　　　 (　　 )

　　 A．X=40，Y=24　　　　　　　　　　　 B．X=45，Y=24　　

　　 C．X=50，Y=22　　　　　　　　　　　 D．X=60，Y=22

第Ⅱ卷(非选择题共58分)

　 二、本题共4小题，其中第18题6人，其余每小题4分，共18分，共18分。把答案填在题中横线上或按题目要求作图。

10．用细线拴着小球在光滑水平面上做半径为R的匀速周运动，小球的向心加速度大小为a，则　　　　　　 (　　 )

　　 A．小球运动的线速度

　　 B．小球运动的角速度

　　 C．小球运动的周期

　　 D．小球在时间t内通过的路程

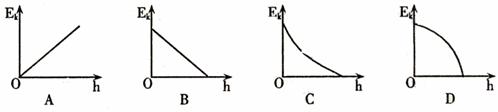

　 11．在地面上以初速度v₀竖直上抛一个小球，不计空气阻力，上升过程中小球的动能随高度变化的关系是图中的　　　 　　　　　　　　　 (　　 )

　 12．如图所示，一物体A置于光滑的水平面上，一弹簧下端固定在物体上，上端固定在天花板上，此时弹簧处于竖直且为自然长度，现对物体施加一水平拉力，使物体沿水平面向右缓慢运动，运动过程中物体没有离开水平面，则关于此运动过程中物体的受力情况，下列说明正确的是　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．物体所受拉力F一定增大

　　 B．物体所受弹簧的拉力一定增大

　　 C．地面对物体的支持力一定增大

　　 D．物体所受的合力一定增大

　 13．如图所示，现有甲、乙、丙三个电动势E相同而内阴r不同的电源。用这三个电源分别给定值电阻R供电，已知它们的阻值大小关系为R＞r_甲＞r_乙＞r_丙，则将R先后接在这三个电源上时的情况相比较，下列说法正确的是　 　　　　　　　　　 (　　 )

A．接在甲电源上时，电源内阻消耗的功率最大

　　 B．接在乙电源上时，电源的总功率最大

　　 C．接在丙电源上时，电源的输出功率最大

　　 D．接在电源上时，电源的输出功率最大

7．两艘质量相同的宇宙飞船甲和乙,分别在离地心距离为r₁和r₂(r₁＞r₂)的圆轨道上运动，下面关于这两艘飞船的说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．甲飞船的势能较乙飞船的大　　　　

　　 B．甲飞船的动能较乙飞船的大

　　 C．两飞船内的宇航员都处于失重状态

　　 D．由于离心作用两飞船内的宇航员都会向远离地球方向倾斜

　 8．如图所示，物体a、b用一根不可伸长的细线相连，再用一根轻弹簧跟a相连，弹簧上端固定在天花板上，已知物体a、b的质量相等，当在P点处剪断绳子的瞬间　　　　　　　　　 (　　 )

　　 A．物体a的加速度大小零　　　　　　

　　 B．物体a的加速度大小为2g

　　 C．物体b的加速度大小为零　　　　　

　　 D．物体b的加速度大小为g

　 9．如图所示，平行金属板中的带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R₄滑片向b端移动时　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．电流表读数增大

　　 B．电压表读数增大

　　 C．R­₃上消耗的电功率增大

　　 D．质点P将向上运动

5．锻炼身体用的拉力器，并列装有四根相同的弹簧，每根弹簧的自然长度都是40cm，某人用600N的力把它们拉至1.6m，则　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．每根弹簧产生的弹力为150N

　　 B．每根弹簧的劲度系数为500N/m

　　 C．每根弹簧的劲度系数为93.75N/m

　　 D．人的每只手受到拉力器的拉力为300N

　 6．如图所示，M点固定一个带负电的球体，将一带电荷量为q=－1×10^－5C的检验电荷从M点从M点附近的N点由静止释放，该检验电荷从N点运动到无穷远处的过程中，电场力做的菌为1×10^－6J。取无穷远处电势为零，则　　　 (　　 )

　　 A．N点的电势为0.1V

　　 B．N点的电势为－0.1V

　　 C．检验电荷q在N点具有的电势为1×10^－6J

　　 D．检验是荷q在无穷远处具有的电势力为1×10^－6J

4．一只小船在静水中的速度大小始终为5m/s，在流速为3m/s的河中航行，则河岸上的人能看到船的实际航速大小可能是 　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．1m/s　　　　　 B．3m/s　　　　　 C．8m/s　　　　　 D．10m/s
