16、如图所示，直导线ab与固定的电阻器R连成闭合电路，ab长0.40 m，在磁感强度是 0.60 T的匀强磁场中以5.0 m/s的速度向右做切割磁感线的运动，运动方向跟ab导线垂直．这时直导线ab产生的感应电动势的大小是　　　 　V ，直导线ab中的感应电流的方向是由　　 向　　　　 ．

15、如图为演示自感现象的实验电路图，图中L是一带铁心的线圈， A是一只灯泡，电键K处于闭合状态，电路是接通的。现将电键K打开，则在电路切断的瞬间，通过灯泡A的电流方向是从______端到______端。

14、下图为“研究电磁感应现象”的实验装置。

(1)将图中所缺的导线补接完整。

(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：

A．将原线圈迅速插入副线圈时，灵敏电流计指针将__________。

B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将________。

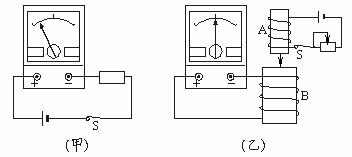

13、在“研究电磁感应现象”的实验中，首先要按图(甲)接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图(乙)将电流表与B连成一个闭合回路，将A与电池　　、滑动变阻器和开关串联成另一个闭合电路。

在图(甲)中，当闭合S时，观察到电流表指针向左偏(不通电时指针停在正中央).在图(乙)中，(1)将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将______(填“向左”“向右”或“不发生”，下同)偏转；(2)螺线管A放在B中不动，电流表的指针将______偏转；(3)螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将______偏转；(4)螺线管A放在B中不动，突然切断开关S时，电流表的指针将______偏转。

12、如图所示电路中，L为自感系数很大的电感线圈，N为试电笔中的氖管(启辉电压约70 V)，电源电动势约为10 V.已知直流电使氖管启辉时辉光只产生在负极周围，则[　　 ]

　　 A．S接通时，氖管不会亮

　　 B．S接通时启辉，辉光在a端

　　 C．S接通后迅速切断时启辉，辉光在a端

　　 D．条件同C，辉光在b端

11、“磁单极子”是指只有S极或只有N极的磁性物质，其磁感线分布类似于点电荷的电场线分布.物理学家们长期以来一直用实验试图证实自然界中存在磁单极子.如图所示的实验就是用于检测磁单极子的实验之一，abcd为用超导材料围成的闭合回路，该回路放置在防磁装置中，可认为不受周围其他磁场的作用.设想有一个N极磁单极子沿abcd轴线从左向右穿过超导回路，那么在回路中可能发生的现象是[　　 ]

A．回路中无感应电流

　　 B．回路中形成持续的abcda流向的感应电流

　　 C．回路中形成持续的adcba流向的感应电流

　　 D．回路中形成先abcda流向后adcba的感应电流

10、如图示，一宽40cm的匀强磁场区域，磁场方向垂直纸面向里。一边长为20cm的正方形导线框位于纸面内，以垂直于磁场边界的恒定速度v=20cm/s通过磁场区域，在运动过程中，线框有一边始终与磁场区域的边界平行，取它刚进入磁场的时刻为t=0，在以下四个图线中，正确反映感应电流随时间变化规律的是[　　 ]

9、平行闭合线圈的匝数为n，所围面积为S，总电阻为R，在时间内穿过每匝线圈的磁通量变化为，则通过导线某一截面的电荷量为[　　 ]

　　 A．　　　 　　 B．　　　　 C．　　 　　 D．

8、两个相同的圆形线圈，通以方向相同但大小不同的电流I₁和I₂，如图所示。先将两个线圈固定在光滑绝缘杆上，问释放后它们的运动情况是(　　　 )

A、 相互吸引，电流大的加速度大；　 B、相互吸引，加速度大小相等；

C、相互排斥，电流大的加速度大；　　 D、相互排斥，加速度大小相等；

7、如图所示，一倾斜的金属框架上放有一根金属棒，由于摩擦力作用，金属棒在没有磁场时处于静止状态.从t₀时刻开始给框架区域内加一个垂直框架平面向上的逐渐增强的磁场，到时刻t时，金属棒开始运动，则在t₀－t这段时间内，棒所受的摩擦力[　　 ]

　　 A．不断增大　 B．不断减小　 C．先减小后增大　 D．先增大后减小
