1. 若带正电的小球只受电场力的作用，则它在任一段时间内　　　　　 　　［　　 ］

A. 一定沿电场线由高电势处向低电处运动

B. 一定沿电场线由低电势处向高电势处运动

C. 不一定沿电场线运动，但一定由高电势处向低电势处运动

D. 不一定沿电场线运动，也不一定由高电势处向低电势处运动

19、一静止的带电粒子电量为+q，质量为m(不计重力)。从P点经场强为E的匀强电场加速，运动了距离L经A孔垂直磁场进入右边的有界磁场B₁，穿过B₁后进入空间足够大的磁场B₂。B₁和B₂的磁感应强度大小均为B，方向相反，如图18所示。若带电粒子能按某一路径再由A点返回电场并回到出发点P，而重复前述过程(虚线为相反方向磁场的分界面并不表示什么障碍物)

求(1)粒子经过A点时的动量

(2)磁场B1的宽度d多大?

(3)粒子第一次回到P点的过程中在B₁、B₂两磁场中的运动时间t₁、t₂之比为多少?

18、如图17所示的电路中，已知电源内阻r=lΩ，R；=4Ω，A、B为水平放置的平行板电容器，当只有S₁闭合时，一电子从A板由静止开始飞到B板时速度为v；当S₁，S₂均闭合时，电子从A板飞到B板过程中飞经板的中点C时速度为，求R₂的阻值。

17、如图16所示，通电直导线ab质量为m、长为L水平地放置在倾角为e的光滑斜面上，通以图示方向的电流，电流强度为I，要求导线ab静止在斜面上。

(1)若磁场的方向竖直向上，则磁感应强度为多大?

(2)若要求磁感应强度最小，则磁感应强度大小和方向如何?

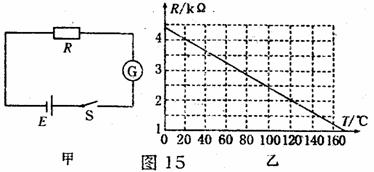

16、温度传感器广泛应用于室内空调，电冰箱等家用电器中，它是利用热敏电阻的阻值随温度变化的特性来工作的。如图15甲所示，电源的电动势E=9．0V，内阻不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻。其阻值与温度的变化关系如图15乙所示。闭合开关S，当R的温度等于20℃时，电流表示数I₁=2mA；当电流表的示数I₂=3.6mA时，热敏电阻的温度是　　　 ℃

15、如图14所示，在匀强电场中一带正电的小球以某一初速度从绝缘斜面上滑下，并沿与斜面相切的绝缘圆轨道通过最高点。已知圆轨道半径为R=2m,匀强电场水平向右，场强为E=100V/m，小球质量为m=lkg，带电量为7.5×10^-2C，不计运动中的摩擦阻力，则小球下滑到圆轨道最低点的速度至少为　　　 m/s，在此情况下，小球通过圆轨道最高点时对轨道的压力为　　　 N。(g=10m/s)

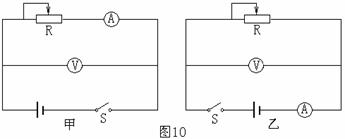

13、用电流表和电压表测定电池的电动势和内电阻的实验中，有两种电路可供选择，若所测干电池内阻较小，为减小内阻测量的误差，实验电路应选择图10中的　　 图(填甲或乙)若根据某次实验记录数据画出的U-I图像如图l1所示，下列关于这个图象的说法中正确的是　　　 。

　 A、纵轴截距表示待测电源的电动势，即E=3V

　 B、横轴截距表示短路电流，即I_短=0．6A

　 C、根据r=E／I_短，计算出待测电源内阻为5Ω

　 D、根据计算出待测电源内电阻为1.0Ω。

l 4、将电流表改装成电压表的实验中

(1)在测定电流表内阻时，备用的器件有：

　 A、小量程电流表(量程0-100μA)．

B、标准电压表(量程0-5V)

　 C、电阻箱(阻值范围0-9999Ω)

　 D、电阻箱(阻值范围O-99999Ω)}

　 E、电源(电动势2 V，有内阻)

F、电源(电动势6V，有内阻)

　 G、滑动变阻器(阻值范围0-50Ω，额定电流1.5A)

还有若干导线和开关。

如果采用如图12所示电路，测定小量程电流表A的内阻并且要想得到较高的精度，那么从以上备用的器件中，可变电阻R₁应选用　　 ，可变电阻R₂应选用　　 ，电源E应选用　　 　(用字母代号填写)

(2)实验时先闭合S调节R；使电流表指针偏转到满刻度；再闭合S₂，保持R _l不变，调节R₂使电流表指针偏转到满刻度的2/3，读出此时R₂的阻值为200Ω，则电流表内阻的测量值R₂=　　 Ω。

(3)把改装好的电压表与标准电压表进行核对，要求电压从零开始核对，在图13中用笔画线代替导线，将图中没有连接的导线在实物图上画出。

12、如图9所示，初速度为零的电子经电压加速后，垂直进入偏转电场，离开电场时偏移量是Y，偏转板间的距离为d，偏转电压为，板长为L，为了提高偏转灵敏度(每单位偏转电压引起的偏移量)，可采取的措施有(　 )

A、增大偏转电压

　 B、尽可能使L短些

　 C、尽可能使d小些

D、使变大些；

9、如图6所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳寇后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，电源输出功率为P出将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，则与P移动前相比(　 )

　 A、U变小　　 B、I变小　

　 C、Q增大　　 D、P出增大　　

1 0、如图7所示，汽缸与活塞均由绝热性能良好的材料制成，汽缸中封闭有一定质量的气体A，汽缸、活塞、气体A均处于平衡状态，然后对活塞施加外力F，推动活塞压缩气体，在气体被压缩的过程中叙述正确的是(　　 )

　 A、气体压强增大，温度升高

　 B、活塞对气体做功，气体的内能增加

　 C、由于汽缸和活塞均不导热，所以气体温度不变，压强增大

　 D、气体内能不变，恒力F对气体所做的功可能等于气体向外放出的热量

l1、如图8所示，在水平正交的匀强电场和匀强磁场中，E=4V／m，B=2T,一质量为m=1.0×l0^-3kg的带正电的小物块P带电量q=2.5×10^-3C，从绝缘粗糙的竖直墙壁的A点无初速下滑，物体与墙壁间动摩擦因素μ=0.5，当它向下滑行h=0.8m．到达C点时，离开墙壁做曲线运动，当它运动到与墙的水平距离为0.6m时，竖直方向下落的高度即D与A的高度差H=1.6m 。(g=l0m／s²)(　　 )

　 A、物块下滑过程中克服摩擦力做功为4×1 0^-3J

　 B、物块下滑过程中克服摩擦力傲功为6×1 0^-3J

　 C、物块下滑到C点时速度大小为

D、物块下滑到D点时速度大小为

8、如图5所示，半径为R的绝缘筒中存在有磁感应强度为B的匀强磁场，质量为m、电量为q(不计重力)的正离子以速度v从圆筒上C孔处沿直径方向射入筒内。若离子与筒碰撞两次后又从C孔飞出(不计碰撞能量损失及碰撞时间)，则离子在筒中运动时间为(　 )

A、　　　 B、　　 C、　　 D、
