24．(16分)一质量为2kg的物体(视为质点)从某一高度由静止下落，与地面相碰后(忽略碰撞时间)又上升到最高点．该运动过程的-t图象如图所示。如果上升和下落过程中空气阻力大小相等，求：

　　 (1)物体上升的最大高度；

　　 (2)物体下落过程所受的空气阻力的大小

　　 (3)物理在整个运动过程中空气阻力的所做的功。

　　 (取g=1Om／s²)

23．(11分)(1)在对电器维修时，可用多用电表对电阻进行粗测，右图是用多用电表测一电阻时的示数，此时多用电表的旋钮指在欧姆表×100档上，则此电阻的阻值为_______。

(2)图甲是一段镍铬合金圆柱体，用游标卡尺测其长度时的示数如图乙所示，则它的长度为________mm。

(3)某同学设计了一个如图所示的电路，来测定电源的电动势和内阻及定值电阻R₀的阻值。实验时他用U₁、U₂、I，分别表示电表的读数，在将滑动变阻器的滑片移动到不同位置时，记录了U₁、U₂、I一系列值，然后他在两张纸上各作了一个图线来处理实验数据，并计算电源电动势、内阻以及定值电阻R₀的值。

根据题中所给信息回答下列问题

　　 ①在作图线时，用来计算电源电动势、内阻图线的纵、横坐标轴应该分别代表________、__________用来计算定值电阻R₀图线的纵、横坐标轴应该分别代表______、______(所填内容用“U₁、U₂、I”表示)。

②若实验中的所有操作和数据处理准确无误，实验中测得的定值电阻R₀值_______实际值(选填“大于”、“等于”或“小于”)。

22．如图所示，在一个圆形区域内，两个方向相反且都垂直于纸面的匀强磁场分布在以直径为边界的两个半圆形区域I、Ⅱ中，与的夹角为60°一质量为m、带电量为+q的粒子以某一速度从I区的边缘点处沿与成30°角且平行纸面的方向射入磁场，随后该粒子经过圆心O进入Ⅱ区，最后再从处射出磁场。则I区和Ⅱ区中磁场磁感应强度的大小之比为(忽略粒子的重力)

A．1：2　　 B．1：1　　 C．2：1　　 D．1：4

[必做部分]

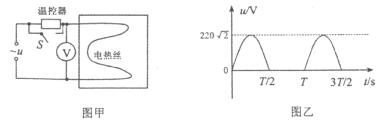

21．如图甲所示为电热毯电路示意图，所加交流电压u=220sin100t(V)，开关S接通时，电热丝的电功率为P₀；当开关S断开时，加在电热丝上的电压如图乙所示，则

A．开关接通时，交流电压表的读数为220V

B．开关接通时，交流电压表的读数为220V

C．开关断弄时，交流电压表的读数为220V，电热丝的功率为P₀／2

D．开关断开时，交流电压表的读数为110V，电热丝的功率为P₀／2

20．如图所示，空间中有水平向右的匀强电场和垂直于纸面向里的匀强磁场，一带电粒子由A点以某一初速度开始运动，初速度的方向可以是纸面内任意方向，不计粒子重力，则关于粒子的运动情况，下列说法中正确的是

　　 A．粒子可能做匀速直线运动　　 B．粒子可能做匀加速直线运动

　　 C．粒子可能做匀速圆周运动　　 D．粒子可能做类平抛运动

19．一物体在xoy直角坐标平面内运动的轨迹如图所示，下列判断正确的是

A．若物体在x方向一直做匀速运动，则在y方向可能先匀速运动再加速运动

B．若物体在x方向一直做加速运动，则在y方向可能先加速运动再匀速运动

C．若物体在y方向一直做匀速运动，则在x方向上可能先匀速运动再加速运动

D.若物体在y方向一直做加速运动,则在x方向上可能先加速运动再匀速运动

18．在倾角为的固定斜面上放一木板，木板上固定有支架，支架末端用细绳悬挂一小球，当使木板沿斜面下滑时，小球与木板保持相对静止状态。图中①②分别表示木板不同下滑情况下悬绳的位置：①表示木板下滑时细绳沿水平方向，此时细绳对小球拉力大小为T₁，木板的加速度大小为a₁；②表示木板下滑时细绳与斜面方向垂直，此时细绳对小球拉力大小为T₂，木板的加速度大小为a₂。关于上述两种情况，下面说法正确的是　　

A．两种情况下，小球均处于失重状态

B．两种情况下，木板下滑的加速度a₁> a₂

C．两种情况下，木板下滑的加速度a₁< a₂

D． 两种情况下，绳子对小球的拉力一定是T₁> T₂

17．如图所示，空间存在一正点电荷Q的电场，若一带负电的粒子(不计重力)从图示位置A以某一初速开始运动，经过一段时间，下列说法正确的是

A．粒子的动能可能不变

B．粒子的电势能可能增大．

C．粒子受到的电场力可能减小

D．粒子一定是从低电势点向高电势点运动

16．我国已成功发射多颗气象卫星，为气象预报提供了大量有效信息，其中“风云一号”是极地圆形轨道卫星，“风云二号”是地球同步轨道卫星，“风云一号”的运动周期是“风云二号”的一半。比较这两颗卫星，下列说法正确的是

　 　　A．“风云一号”离地面较远。

　　 　B．“风云一号”的向心加速度较大

　 　　C．“风云一号”的线速度较大，观测范围较大

　 　　D．“风云一号”对同一区域连续观测的时间较长

36．(8分)[物理3-5]

　　 如图所示：在水平面上放置质量为M=800 g的木块，

一质量为m=50 g的子弹以v₀=170 m/s的水平速度射入木

块，最终与木块一起运动．若木块与地面间的动摩擦因数μ=0.2，求子弹和木块有共同趣度后，木块在地面上滑行的距离。(g取10 m/s²)
