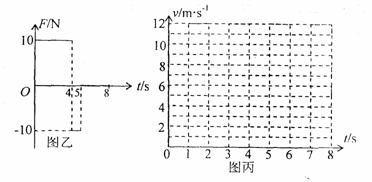

16. (16分)如图甲所示，质量 m =2 . 0kg 的物体静止在水平面上，物体跟水平面间的动摩擦因数产μ=0.20 ．从 t =0时刻起，物体受到一个水平力 F 的作用而开始运动，前 8s内 F 随时间 t 变化的规律如图乙所示g取 10m / s ² .

求：　 ( l )在图丙的坐标系中画出物体在前8s内的 v 一 t 图象．

( 2 )前8s 内物体所受摩擦力的冲量．

( 3 )前 8s 内水平力 F 所做的功．

15. (15分) 如图所示，平行金属导轨与水平面成θ角，导轨与固定电R₁ 和 R₂ 相连，匀强磁场垂直穿过导轨平面．有一导体棒 ab，质量为 m，导体棒的电阻与固定电阻 R₁ 和 R₂ 的阻值均相等，与导轨之间的动摩擦因数为 μ，导体棒 ab 沿导轨向上滑动，当上滑的速度为 V 时，受到安培力的大小为 F．求此时

(1)电阻 R₁消耗的热功率．

(2)整个装置消耗的机械功率·

14．(14分) 一质量为M，倾角为θ的楔形木块，静置在水平桌面上，与桌面间的滑动摩擦系数为μ。一质量为m的物块，置于楔形木块的斜面上，物块与斜面的接触是光滑的。为了保持物块相对斜面静止，可用一水平力F推楔形木块，如图10所示。求水平力F的大小等于多少？

13．(12分)在竖直放置的立柱上端有一个电磁铁，通电时，小球被吸在电磁铁上，断电时，小球自由下落，计时装置开始计时．立柱上有可以移动的光电门．当小球经过光电门时，光电计时装置能测出小球从初始位置到这个光电门所 时间t，再用刻度尺测出电磁铁到光电门的距离s．为了探究自由落体的位移s与下落时间t的关系．

(1)设计一个记录实验数据的表格

(2)为了达到实验目的，你猜想位移　 s可能与　　　　　 成正比，或可能与　　　　　 成正比，或可能与 　　　　　　成正比，……根据你能猜想，为了达到实验目的，应如何处理实验数据？

12、(13分)在“测定金属丝电阻率”实验中，若粗估金属丝的电阻Rx约为3Ω，为尽可能减小误差，要求金属丝发热功率P＜0.75W，备有的部分仪器有：

(1)实验中用螺旋测微器测量导线直径时,可估读到_______mm,用毫米刻度尺测量导线长度时，可估读到_______mm；(4分)

(2)上述器材中应选用的是___　　　　　 (用字母代替)；(3分)

(3)在框内画出电路图；　 (3分)

(4)在下图中，将各器材连成实验电路。(3分)

11．(8分)(1)在探究影响加速度的因数的实验中，

作出了如图所示的A、B两图象，图A中三线

表示实验中________不同。图B中图线不过

原点的原因是_____________.(4分)

(2)某同学测定匀变速直线运动的加速度时，得到了在不同拉力下的A、B、C、D、……等几条较为理想的纸带，并在纸带上每5个点取一个计数点，即相邻两计数点间的时间间隔为0．1s，将每条纸带上的计数点都记为0、1、2、3、4、5……，如图所示甲、乙、丙三段纸带，分别是从三条不同纸带上撕下的．(4分)

①　 在甲、乙、丙三段纸带中，属于纸带A的是　　　　　　　

②　 打A纸带时，物体的加速度大小是　　　　　　　　　　　　

10．甲、乙、丙三个完全相同的时钟，甲放在地面上，乙、丙分别放在两架航天飞机上，航天飞机沿同一方向高速飞离地球，但是乙所在的飞机比丙所在的飞机飞得快。则乙所在飞机上的观察者认为：

A．走得最快的钟是甲

B．走得最快的钟是乙

C．走得最快的钟是丙

D．走得最慢的钟是甲

第Ⅱ卷(非选择题 共110分)

9．如图所示，在平行金属板A、B间分布着 正交的匀强电场和磁场，磁感应强度垂直纸 面向里，一个质子以初速度v₀垂直于电磁场沿OO′入射，恰能沿OO′运动 .则：

A．A的电势高于B板的电势

B．电子以初速度v₀垂直于电磁场沿OO′从左端入射，仍沿OO′作直线运动

C．以初速度v₀垂直于电磁场沿OO′从左端入射，仍沿OO′作直线运动

D．以初速度v₀垂直于电磁场沿OO′从右端入射，仍沿OO′作直线运动

8．如图两个内壁光滑、半径不同的半球形碗，放在不同高度的水平面上，使两碗口处于同一水平面．现将质量相同的两个小球(小球半径远小于碗的半径)，分别从两个碗的边缘由静止释放，当两球分别通过碗的最低点时：

A.　　 两小球的速度大小相等

B.　　 两小球的速度大小不相等

C.　　 两小球对碗底的压力大小相等

D.　　 两小球对碗底的压力大小不相等

7．如图所示，从点光源S发出的一细束白光以一定的角度入射到三棱镜的表面，经过三棱镜的折射后发生色散现象，在光屏的ab间形成一条彩色光带.下面的说法中正确的是( )　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A.　　 a侧是红色光，b侧是紫色光　

B. 在真空中a侧光的波长小于b侧光的波长

C .三棱镜对a侧光的折射率大于对b侧光的折射率

D. 在三棱镜中a侧光的传播速率大于b侧光的传播速率
