36．(8分)[物理-选修3-3]

　　 如图是用导热性能良好的材料制成的气体实验装置，开始时封闭的空气柱长度为3cm，此时气压表显示容器内压强为p₁=1.0×10⁵Pa，现在将活塞缓慢向下推动，直到封闭空气柱长度变为2 cm．g=10m/s²．问：

(1)最终气压表的示数是多少?

(2)若快速压缩气体过程中，气体内能增加1.5 J，气体放出的热量为1.4J，那么活塞对气体做功是多少?

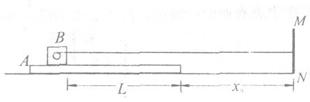

25．(18分)水平桌面上放着质量m₁=2 kg的木板A，木板A上放着一个装有小马达的滑块B，滑块和马达的总质量m₂=1 kg．一根细线一端拴在固定于桌面的立柱MN上，另一端与小马达相连(马达线圈电阻不计)，如图所示．开始时，用手抓住木板A使它静止，开启小马达，小马达转动时可以使细线卷在轴筒上，从而使滑块B以v₀=1 m／s的恒定速度在木板A上滑动．当滑块B与木板A右端相距L=1m时立即释放木板A，此时木板A右端距离立柱x₀=1 m，木板A碰到立柱后立即停止，当滑块B碰到立柱后，也立即停止运动，且小马达停止工作．已知木板A与滑块B、木板A与地面之间的动摩擦因数分别为=0.5和=0.1．设最大静摩力等于滑动摩擦力，g=10 m/s²．

　　 (1)求释放木板A后，滑块B与木板A相对滑动过程中小马达的功率；

　　 (2)求释放木板A后的整个运动过程中消耗的电能；

　　 (3)试画出木板A的v-t图象，要求标明有关数据．

[选做部分]

24.(16分)竖直放置的平行光滑金属导轨，置于水平方向的匀强磁场中，磁感应强度大小为B=0．4T，方向垂直于导轨平面．金属棒ab与导轨接触良好，在外力作用下以速度v向左匀速运动．导轨宽度L=1 m，电阻R₁=R₃=8Ω，R₂=4Ω，导轨电阻不计，金属棒ab电阻不能忽略。平行板电容器水平放置，两板间距d=10 mm，板间有一质量为m=10^-14kg、电量为q=10^-15C的粒子．开关S断开时粒子处于静止状态，闭合后粒子以a=6 m／s²的加速度匀加速下落，g取10m／s²．求：

　　 (1)金属棒运动的速度；

　　 (2)闭合开关S后，作用于棒上的外力功率．

23．(11分)一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段长为L的电线，并用螺旋测微器测得其直径为D，用多用电表测其电阻发现阻值小于1Ω，为尽可能的提高测量的精度，他从下列器材中挑选了一些元件，设计了电路，重新测量这段导线(图中用R_x表示)的电阻．

　　 A．电源E：电动势为3.0V，内阻不计

　　 B．电压表V₁：量程为0-3.0V，内阻约为2 kΩ

　　 C．电压表V₂：量程为0-15.0V，内阻约为6 kΩ

　　 D．电流表A₁：量程为0-O.6A，内阻约为1 Ω

　　 E．电流表A₂：量程为0-3.0A，内阻约为0.1Ω

　　 F．滑动变阻器R₁：最大阻值10Ω，额定电流2.0A

　　 G．滑动变阻器R₂：最大阻值1 kΩ，额定电流1.0A

　　 H．定值电阻R₀：阻值为3Ω

　　 L．开关S一个，导线若干．

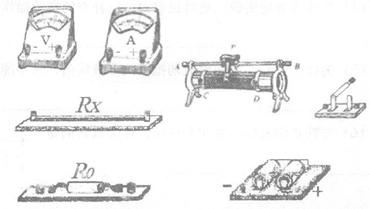

　　 ①设计合理的电路，在实物图中用笔画线替代导线连接元件；

　　 ②实验时，电压表选　　　　　 ，电流表选　　　　　 ，滑动变阻器选　　　　 (只填字母代号)．

　　 ③某次测量时，电压表示数为U，电流表示数为I，则该铜芯线材料的电阻率的表达式为ρ=　　　 。

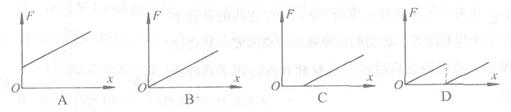

22．如图甲所示，水平面上质量相等的两木块A、B用一轻质弹簧相连，整个系统处于平衡状态．现用一竖直向上的力F拉动木块A，使木块A向上做匀加速直线运动，如图乙所示．研究从F刚作用在木块A上到木块B刚离开地面这一过程，若选定该过程中木块A的起点位置为坐标原点，则图中可以大致表示力F和木块A的位移x之间关系的是

第II卷(必做120分+选做32分，共152分)

　　 第II卷共16大题，其中23-30题为必做部分，考生可用黑色签字笔、钢笔或圆珠笔直接将答案写在答题纸上：31-38题为选做部分，考生必须从中选择2个物理1个化学和1个生物题目作答，多选多做不计分。选做的题目，考生须将答案用黑色签字笔、钢笔或圆珠笔写在答题纸规定的位置，且必须标明题号。

[必做部分]

21．质谱仪是测定带电粒子电量和质量的专用仪器，如图所示，质量为m、带电量为q的粒子从A室中，无初速的飘进加速电场U中，粒子加速后，垂直磁场边界进入匀强磁场中，磁场的磁感应强度为B，偏转后打在照相底片上，记录粒子在磁场中运动的轨道半径为R，以下列说法正确的是

A．加速电场的方向是竖直向下

　B．粒子进入磁场的速度为

C．粒子通过磁场的时间为

D.粒子的电量与质量之比为

20．如图所示，一单匝闭合线框在匀强磁场中绕垂直于磁场方向的转轴匀速转动，转动过程线框中产生的感应电动势的瞬时值为e=0．5 sin20t(V)，由该表达式可推知以下哪些物理量

　　 A．匀强磁场的磁感应强度

　　 B．线框的面积

　　 C．穿过线框的磁通量的最大值

　　 D．线框转动的角速度

19．如图所示，在两个等量异种点电荷+Q、-Q连线的垂直平分线上，一个以初速度v运动的点电荷从a点出发，其轨迹如实线所示，点电荷先后通过中点O和b点，则下列说法正确的是

　　 A．该点电荷带正电

　　 B．点电荷通过O时的速度也为v

　　 C．点电荷从a到b过程中，速率先变大后变小

　　 D.点电荷从a到b过程中，电势能一直变小

18．火星有两颗卫星，分别是火卫一和火卫二，它们的轨道近似为圆，已知火卫一的周期为7小时39分，火卫二的周期为30小时18分，则两颗卫星相比

　　 A．火卫一距火星表面较近

　　 B．火卫二的鱼速度较大

　　 C.火卫一的运动速度较小

　　 D．火卫二的向心加速度较大

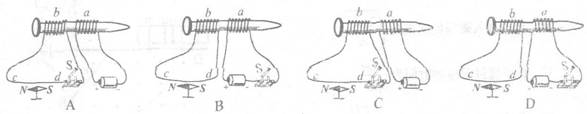

17．如图所示，四组同学分别制做探究电磁感应现象的实验装置．在一根较长的铁钉上用漆包线绕两个线圈a和b，将与线圈b相连的cd段漆包线水平置于小磁针的正上方，小磁针静止放在水平桌面上。若某一组同学在闭合开关S瞬间，从上向下俯视看，小磁针N极顺时针偏转，那么该组同学是用了下面哪组装置
