16．(12分)如图所示，一个质量为、电量为的小球，套在绝缘杆上，杆可以在竖直平面内绕上端转动，球与杆的动摩擦因数为0.5。整个装置处于电场强度大小为，方向水平向右的匀强电场中，取g=10m/s²。求：

(1)杆与竖直方向夹角多大时，小球运动速度变化最快？

(2)当杆竖直放置时，球沿杆下滑1m所损失的机械能

15．(9分)如图所示，质量为M的绝缘长木板，静止放置在光滑水平面上，有一个质量为m、带电量为q、可视为质点的物块，以某一水平初速度从左端冲上木板。整个装置放在水平向右的匀强电场中。从物块冲上木板到物块和木板共同速度变为零这一过程，物块和木板的速度--时间图像分别如图中的折线acd和bcd所示，a、b、c、d点的坐标为a(0.1，0)、b(0，0)、c(4，0.4)、d(12，0)。根据v-t图像求：

(1)物块所带电荷的种类；

(2)物块与木板一起运动时的加速度大小；

(3)物块在绝缘长木板上滑行的距离。

14．(10分)如图所示，一根长0.1m的细线，一端系着一个质量为0.18kg的小球，拉住线的另一端，使球在光滑的水平桌面上做匀速圆周运动，使小球的转速很缓慢地增加，当小球的转速增加到开始时转速的3倍时，细线断开，线断开前的瞬间线受到的拉力比开始时打40N，求：

(1)线断开的瞬间，线受到的拉力大小；

(2)线断开的瞬间，小球运动的线速度；

(3)如果小球离开桌面时，速度方向与桌边的夹角为60°，桌面高出地面0.8m，求：小球飞出后的落地点距桌边线的水平距离。

13．(8分)在一节干电池的电动势和内阻的实验中，备有下列器材

A．干电池(电动势约为1.5V ，内阻小于1.5)

B．电流表G(满偏电流2mA，内阻10)

C．电流表A(0~0.6A，内阻约0.1)

D．滑动变阻器R₁(0~20，10A)

E．滑动变阻器R₂(0~100，1A )

F．定值电阻R₃= 990

G．开关、导线若干

(1)为方便且能较准确地进行侧量，应选用滑动变阻器_______(填写序号)；

(2)请在下面所给方框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图；

　(3)某同学根据他设计的实验测出了六组I₁(电流表G的示数)和I₂(电流表A的示数)，请在所给坐标纸上作出I₁和I₂的关系图线；

(4)根据图线可得，被测电池的电动势为_______V，内阻为_______。

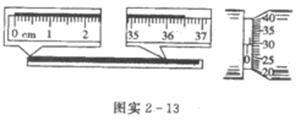

12．(1)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图实2-13 所示，则金属丝长度的测量值为=_____cm ，金属丝直径的测量值为d=_____mm。

(2)一多用电表的电阻挡有三个倍率，分别是×1、×l0、×l00。用×l00挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是________。

　　　 若将该表选择旋钮置于1mA挡测电流，表盘仍如图所示，则被测电流为______mA。

11．(3分)下图是小球自由下落过程中某段时间内的频闪照片，某实验小组用此来验证小球下落过程中机械能守恒，请回答

(1)要验证的关系是_______________________________________________________；

(2)需要的测量工具是______________________________________________________；

(3)需给出或查阅的物理量是_______________________________________________。

9．如图4-9-6 所示，直线OAC为某一直流电源把其他形式的能转化为电能的功率P随电流I变化的图线；抛物线OBC为同一直流电源内部消耗的热功率随电流I变化的图线。当电路中的电流为2A，且外电路为纯电阻电路时，外电路消耗的功率及相应的外电阻的阻值分别是

A．2W，0.5 　　　　　 B．4W，2　　　　　　　 C．2W，1　　　　　　　 D．6W，2

l0．在图中所示的电路中，A、B、C分别表示理想电流表或电压表，它们的示数以安或伏为单位，当开关S闭合后，A、B、C三块表的示数分别为l、2、3时，灯、L₂恰好正常发光。已知灯、L2的额定功率之比为3∶1 ，则可判定

A．A、B、C均为电流表　　　　　　　　　　　　　　　　 B．A、B、C均为电压表

C．B为电流表，A、C为电压表　　　　　　　　　　 D．B为电压表，A、C为电流表

第II卷(非选择题　 共60 分)

8．如图所示，A、B两球质量相等，A球用不能伸长的轻绳系于O点，B球用轻弹簧系于O'点，O与O'点在同一水平面上，分别将A、B球拉到与悬点等高处，使绳和轻弹簧均处于水平，弹簧处于自然状态，将两球分别由静止开始释放，当两球达到各自悬点的正下方时，两球仍处在同一水平面上，则

A． 两球到达各自悬点的正下方时，两球动能相等

B． 两球到达各自悬点的正下方时，A球动能较大

C．两球到达各自悬点的正下方时，B球动能较大

D．两球到达各自悬点的正下方时，A球的重力势能减少较多

7．某电场中的电场线(方向未标出)如图所示，现将一带负电的点电荷从A点移至B点需克服电场力做功，则C、D两点的电场强度、电势大小关系应为

A．，　　　　　　　　　　　　　　　　 B．，

C．，　　　　　　　　　　　　　　　　 D．，

6．在电场中某点放一个检验电荷，其电荷量为q，受到的电场力为F，则该点的电场强度为，下列说法正确的是

A．若移去检验电荷q，则该点场强变为零

B．若电荷量为2q，则该点场强变为

C．若电荷量为－2q，则该点场强大小不变，方向改变

D．若电荷量为－2q，则该点场强大小不变，方向不变
