12．(10分)几位同学用如图甲所示的“验证机械能守恒定律”实验装置来测定重力加速度g. 他们按正确的步骤操作，得到一条点迹比较清晰的纸带，为了得到较为准确的测量结果，他们提出如下三种处理纸带(打点时间间隔均为T)数据求重力加速度g的方案.

　　　 　　 方案一：在纸带上，舍去开始密集的点迹，从便于测量的点开始，每个打点间隔取一个计数点，如图乙中的0、1、2、…6点所示，测出各相邻计数点间的距离s ₁、s ₂、…s₆.则重力加速度g=____________；

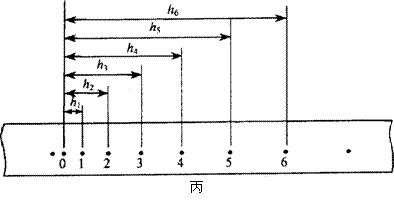

　　　 　　 方案二：按方案一所编列的计数点。如图丙所示测出1、2、…6各点到0计数点的距离，分别记作h₁、h₂、…h₆，并求出打下1、2、…5各计数点时重锤的速度υ₁、υ₂、…υ₅，以υ²为纵坐标，h为横坐标，作出υ²一h图线，求得该图线的斜率为k₁.则重力加速度g=_________.

　　　 　　 方案三：由方案二所测得的h₁、h₂、…h，分别计算h₁、h₂、…h₆与对应的运动时间t(从0计数点算起的时间)的比值、、…，并以为纵坐标，t为横坐标，作出争一t图线，求得该图线斜率为后k₂.则重力加速度g=_________.

就方案二、三运用图象法处理数据为何能得到较为准确的测量结果，请简要说说你的看法：___________________.

11．(5分)某同学用多用电表的欧姆“×10”档测量某一电阻的阻值时，按正确的步骤操作得到如图所示的测量结果。

　 (1)为了得到较为准确的结果，他接着按以下操作步骤继续完成测量：

①把选择开关旋转到欧姆×______档；

②把红、黑表笔分别与被测量电阻的两端接触，根据所选的欧姆档的倍率和电表指针的位置读出被测电阻的阻值；

　　　　 ③把选择开关置于“OFF”档。

　 (2)上述测量步骤中存在的重大遗漏是　

__　　　　　　　　 ________________.

3．把第1卷中选择题答案填写在选择题答题卡中.

2．答卷前将密封线内的项目填写清楚.

1．第Ⅱ卷共6页，用钢笔或圆珠笔直接答在试卷中(除题目有特殊规定外).

9．虹是由阳光射入雨滴(视为球形)时，经一次反射和两次折射而产生色散形成的。现有白光束L由图示方向射人雨滴，a、b是经反射和折射后的其中两条出射光线，如图所示。下列说法中正确的是　　　　　　　　　　 (　　 )

A．光线b的光子能量较小

B．光线b的波长较短

C．光线b在雨滴中的折射率较大

D．光线b在雨滴中的传播速度较大

　　　 A．适当减少每次运送瓦片的块数

　　　 B．适当增加每次运送瓦片的块数

　　　 C．把两根木料往中间靠拢一些

　　　 D．把两根木料往两侧分开一些

第Ⅱ卷(非选择题共60分)

8．一质子在匀强电场中的运动径迹如图中的虚线所示，图中的实线为电场线(方向未画出)，不考虑质子的重力和空气阻力. 则下列说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．A点的电势比B点的高

B．质子在A点的电势能比B点的大

C．质子在A点的动能比在B点的大

D．质子在电场中的动能与电势能总和增大

7．已知金属锌发生光电效应时产生的光电子最大初动能为E_k，E_k跟入射光频率v的关系图线如图中的直线c所示，某种单色光照射到金属锌的表面时，产生的光电子最大初动能为E_K1.若该单色光照射到另一金属表面时产生的光电子最大初动能为E_K2. E_K1< E_K2，这种金属发生光电效应时产生的光电子最大初动能E_K跟入射光频率v的关系图线可能是图中的直线　　　　　　　　　　　　　　 (　　 )

　　　 A．a　　　　　　　　　　　　 B．b

　　　 C．c　　　　　　　　　　　　 D．d

6．某离子速度选择器的原理示意图如图所示，在一半径为R=0.1m的圆柱筒内有B=1×10^-2T的匀强磁场，方向平行于轴线，在圆柱筒截面某一直径两端筒壁上开有小孔a、b分别作为入射孔和出射孔。现有一束比荷的正离子(重力不计)，以入射角α=30℃从a孔垂直磁场射人，不经与筒壁碰撞能从b孔射出.则该离子的速度υ大小是　　　 (　　 )

　　　 A．1×10⁵m/s　　 　　 B．5×10⁴m/s　

　　　 C．1×10⁴m/s　　 　 D．5×10³ m/s

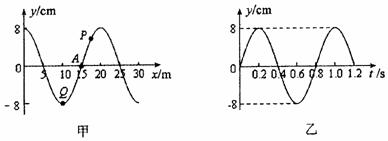

5．一列简谐横波某时刻的波形如图甲所示，从该时刻开始计时，图中质点A的振动图象如图乙所示.则　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

A．这列波沿x轴正方向传播

B．这列波的波速是25m/s

C．从该时刻起经0.4s，质点A通过的路程是16cm

D．从该时刻起，质点P将比质点Q先回到平衡位置
