21．物理实验中常用一种叫做“冲击电流计”的仪器测定通过电路的电量，如图所示，探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度，已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路的电阻为R，若将线圈放在被测的匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电量为q，由上述数据可测出磁场的磁感应强度为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．　　　　　　　　　 B．　　　　　　　　　　 C．　　　　　　　　　 D．

第Ⅰ卷(非选择题　 共174分)

20．如图所示，用轻弹簧相连的物块A和B放在光滑的水平面上，物块A紧靠竖直墙壁，一颗子弹沿水平方向射入物体B并留在其中，下列依次进行的四个过程中，对于由子弹、弹簧和A、B物块组成的系统，动量不守恒而机械能守恒的是　　　　　　　　　　　　　　　 (　　 )

　　　 A．子弹射入木块的过程

　　　 B．B物块载着子弹一起向左运动的过程

　　　 C．弹簧推动载着子弹的B物块向右运动，直到弹簧恢复原长的过程

　　　 D．B物块因惯性拉动A继续向右运动，直到弹簧伸长到最大的过程

19．如图所示，一物体以初速度冲上光滑斜面AB，并恰好能沿斜面升高h，下列说法正确的是( 　　)

　　　 A．若把斜面从C点锯断并取走右边部分，物体冲过C点后仍升高h

　　　 B．若把斜面弯成圆弧形ADE，物体仍沿圆弧升高h

　　　 C．若把斜面从C点锯断或弯成圆弧状，物体都不能升高h

　　　 D．若把斜面AB变成曲面APB，物体沿此曲面上升仍能到达B点

18．坐标原点的波源S产生一列沿轴正方向传播的简谐横波，波速已知时，波刚好传播到处，如图所示．在处有一接收器(图中未画出)．

下列说法正确的是　　　　　　　 　　　 　　　　　　　　　　　　　　　　(　　 )

　　　 A．波源S开始震动时方向沿y轴负方向

　　　 B．处的质点在时位移最大

　　　 C．接收器在时才能接收到此波

　　　 D．波源S向轴负方向运动，则接收器接收到的波的频率不发生变化

17．A、B是某电场中的一条电场线上的两点，一正电荷仅在电场力作用下，沿电场线从A点运动到B点过程中的速度图象如图所示，下列有关于A、B两点电场强度E的打下和电势的高低判断正确的是　　　　　　　　　　　 (　　 )

A．E_A>E_B　　　　　　　　　 B．E_A<E_B　　　　　 C．　　　　　　 D．

16．粒子轰击氩核时，生成一个中子和一个新核，这个新核共有　　　　　　　 (　　 )

　　　 A．19个质子和44个中子　　　　　　　　　　　 B．20个没质子和23个中子

　　　 C．43个质子和20个中子　　　　　　　　　　　 D．44个质子和19个中子

15．某人从楼顶有静止释放一颗石子，如果忽略空气对石子的阻力，利用下面的哪些已知量可以测量这栋楼房的高度H(重力加速度已知)　　　　　　　 (　　 )

　　　 A．石子落地时的速度　　　　　　　 B．石子下落的时间

　　　 C．石子下落最初1s内的平均速度　　 D．石子下落最后1s内的位移

14．下列关于热现象的叙述，正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．布郎运动是悬浮在液体中的固体颗粒分子无规律运动的反映

　　　 B．物体从外界吸收热量，其内能一定增加

　　　 C．一定质量的气体压强减小，其分子平均动能可能增大

　　　 D．凡是不违背能量守恒定律的实验构想，都是能够实现的

19．(12分)如图所示，可视为质点的三物块A、B、C放在倾角为30°、长L=2m的固定斜面上，物块与斜面间的动摩擦因数，A与B紧靠在一起，C紧靠在固定挡板上，三物块的质量分别为、、，其中A不带电，B、C的带电量分别为、且保持不变，开始时三个物体均能保持静止且与斜面间均无摩擦力作用。如果选定两个电荷在相距无穷远的电势能为0，则相距为r时，两点电荷具有的电势能可表示为.现给A施加一平行于斜面向上的力F，使A在斜面上做加速度的匀加速直线运动，经过时间t₀，力F变为恒力，当A运动到斜面顶端时撤去力F，已知静电力常量，.

求：

　 (1)未施加力F时物块B、C间的距离；

　 (2)t₀时间内A上滑的距离；

　 (3)t₀时间内库仑力做的功；

　 (4)力F对A物块做的总功.

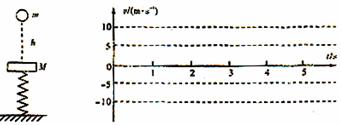

18．(12分)如图所示，一轻弹簧竖直放置在地面上，轻弹簧下端与地面固定，上端连接一质量为M的水平钢板，处于静止状态.现有一质量为m的小球从距钢板h=5m的高处自由下落并与钢板发生碰撞，碰撞时间极短且无机械能损失.己知M=3m，不计空气阻力，.

　 (1)求小球与钢板第一次碰撞后瞬间，小球的速度和钢板的速度.

　 (2)如果钢板做简谐运动的周期为2.0s，以小球自由下落的瞬间为计时起点，以向下方向为正方向，在下图中画出小球的速度随时间变化图线。要求至少画出小球与钢板发生四次碰撞之前的图线.(不要求写出计算过程，只按画出的图线给分)
