2．跳高运动员从地面起跳的瞬间，运动员　　　　　　 (　　 )

　　　　　　　 A．对地面的压力大于受到的支持力　　 　　　 B．对地面的压力小于受到的支持力

　　　　　　　 C．对地面的压力小于运动员受到的重力 　　　 D．受到的支持力大于受到的重力

1．在国际单位制中，都是基本单位的是　　　　 (　　 )

　　　　　　　 A．m、N、s　　　　　　　　 B．m、kg、s　　　　　　　 C．kg、J、s　　　　　　　　 D．m、kg、N

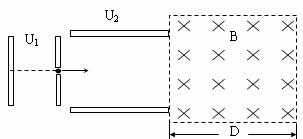

16、(14分)如图所示，一个质量为m =2.0×10^-11kg，电荷量q = +1.0×10^-5C的带电微粒(重力忽略不计)，从静止开始经U₁=100V电压加速后，水平进入两平行金属板间的偏转电场中，上板带正电。金属板长L=20cm，两板间距d =10cm。求：

(1)微粒进入偏转电场时的速度v₀是多大？

(2)若微粒射出偏转电场时的偏转角为θ=30°，并接着进入一个方向垂直于纸面向里的匀强磁场区，则两金属板间的电压U₂是多大？

(3)若该匀强磁场的宽度为D =10cm，为使微粒不会由磁场右边射出，该匀强磁场的磁感应强度B至少多大？

15、(12分)如图所示，在光滑的水平面上放着一个质量为M=0.3kg的木块(可视为质点)，在木块正上方h=1m处有一个固定悬点O，在悬点O和木块之间用一根长L=2m的不可伸长的轻绳连接。有一个质量m=0.1kg的子弹以V₀=80m/s的速度水平射入木块并留在其中，之后木块绕O点在竖直平面内做圆周运动。g取10m/s²。求

(1)木块以多大速度离开水平地面？

(2)当木块到达最高点时轻绳对木块的拉力多大？

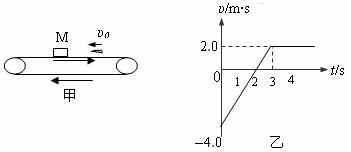

14、(10分)一质量为M=2.0kg的小物块随足够长的水平传送带一起匀速向右运动，被一水平向左飞来的子弹击中，且子弹从物块中穿过，子弹和物块的作用时间极短，如图所示．地面观察者记录的小物块被击中后的速度随时间变化关系如图乙所示(图中取向右运动的方向为正方向)．已知传送带的速度保持不变，g取10m/s²．求：

(1)传送带的速度υ的大小；

(2)物块与传送带的动摩擦因数μ；

(3)传送带对物块所做的功．

13．(10分)在某次篮球运动中，球打到篮板上后垂直反弹，运动员甲跳起来去抢篮板，刚好没有碰到球，球从站在他身后的乙的头顶擦过，落到了地面上(如图所示)。已知跳起的摸高是h₁,起跳时距篮板的水平距离为s₁,乙的身高是h₂，站立处距离甲的水平距离为s₂,请根据这些数据求出篮球垂直反弹的速度v₀。

12、(8分)某待测电阻R_x的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：

　 　A．电流表A₁(量程150mA，内阻约为10Ω)

　 　 B．电流表A₂(量程20mA，内阻r₂=30Ω)

　 　 C．定值电阻R₀=100Ω

　 　　 D．滑动变阻器R，最大阻值为10Ω

　 　　 E．电源E，电动势E=4V(内阻不计)

　 　 F．开关S及导线若干

　 ①根据上述器材完成此实验，测量时要求电表读数不得小于其量程的，请你在虚线框内画出测量R_x的一种实验原理图(图中元件作用题干中相应英文字母符号标注)。

②实验时电流表A₁的读数为I₁，电流表A₂的读数为I₂，用已知和测得的物理量表示R_x=__________.(用字母表示)

11、(6分)某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如图所示，则该金属丝的直径d=_________mm。另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L=_________cm。

10、如图所示的直线是真空中某一电场的一条电场线，A、B是这条电场线上的两点，一个带电的粒子在只受电场力的情况下，以速度v_A经过A点向B点运动，经过一段时间后，该带电粒子以速度v_B经过B点，且v_A与v_B方向相反，则下列说法正确的是(　　 )

A．A点电势一定高于B点电势　　

B．A点场强一定大于B点场强

C．该带电粒子在A点的电势能一定小于它在B点的电势能

D．该带电粒子在A点的动能和电势能之和等于它在B点的动能和电势能之和

第Ⅱ卷(非选择题　共60分)

9、如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab、cd与导轨构成矩形回路，导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R，回路上其余部分的电阻不计。在导轨平面间有一竖直向下的匀强磁场。开始时，导体棒处于静止状态，剪断细线后，导体棒在运动过程中(　 )

A．回路中有感应电动势　　　　

　 B．两根导体棒所受安培力方向相同

C．两根导体棒和弹簧构成的系统动量守恒，机械能守恒

D．两根导体棒和弹簧构成的系统动量守恒,机械能不守恒
