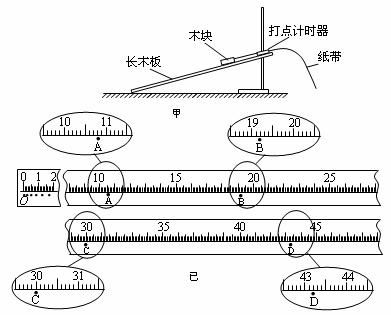

15．用铁架台将长木板倾斜支在水平桌面上，组成如图甲所示装置(示意图)，测量木块沿面下滑的加速度。所提供的仪器有长木板、木块、打点计时器(含纸带)、学生电源、刻度尺、铁架台及导线、开关等。图乙是打点计时器打出的一条纸带，纸带上标注了O点和几个计数点A、B、C、D等，相邻两个计数点间还有4个点没有标出，纸带胖还给出了最小刻度为1mm的刻度尺，刻度尺的零点与O点对齐。已知打点计时器所用交流电源的频率是50Hz。

　 (1)计数点C到O点的距离是　　　　 m。

　 (2)由纸带可以计算出木块滑动的加速度a的大小是　　　 m/s²(保留三位有效数字)。

　 (3)为了测定木块与长木板间的动摩擦因数，利用上述器材还需要测量的物理量有(指出物理量的名称并用符号表示出来)　　　　　　 。

　 (4)用(3)中测量出的物理量及加速度a、重力加速度g，计算动摩擦因数的计算式是　　　　　　　 。

14．用一弹簧测力计水平拉一端固定的弹簧，以此来测定此弹簧的劲度系数k，测出的拉力F与弹簧长度L之间的数据如下表所示　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 (1)在下图中作出此弹簧的F-L图。

　 (2)图线与L轴的交点表示　　　 ，其值为　　　 cm。此弹簧的劲度系数为 N/m。

13．在互成角度的两个力的合成试验中，假如力F₁的大小及方向恒定不变，为了使橡皮条仍然伸长到O点，对力F₂来说，下面几种说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．F₂可以有多个方向　　　　　　　　　　　　　　 B．F₂的方向和大小可以有多个值

　　　 C．F₂的方向和大小是唯一的　　　　　　　　　 D．F₂的方向是唯一的，但大小可以有多个值

12．完全相同的直角三角形滑块A、B．按如图所示叠放，设A、B接触的斜面光滑，A与桌面的动摩擦因数为μ，现在B上作用一水平推力F，恰好使A、B一起在桌面上匀速运动，且A、B保持相对静止，则A与桌面的动摩擦因数μ跟斜面倾角θ的关系为(　　 )

　　　 A．μ=tanθ　　　　　　 B．μ=2tanθ　　　　　 C．μ=tanθ　　　　 D．μ与θ无关

第Ⅱ卷 (非选择题 共64分)

11．如图所示，一物体以沿斜面向上的初速度，从A点沿光滑斜面上滑，最远可达C点，B为AC的中点，已知物体从A到B所用时间为t，则　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．物体从B到C用的时间为t

　　　 B．物体从C回到B用时间为(+1)t

　　　 C．物体返回时，从B到A用时间为t

　　　 D．物体返回时，从B到A用时间小于t

10．半圆柱体P放在粗糙的水平面上，其右端有固定放置的竖直木板MN，在半圆柱P和MN之间放有一个光滑均匀的小圆柱体Q，整个装置处于静止，如图所示是这个装置的纵截面图，若用外力使MN保持竖直并且缓慢地向右移动，发现P点始终保持静止。在此过程中，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．MN对Q的弹力逐渐减小

　　　 C．P、Q间的弹力先减小后增大

　　　 D．Q所受的合力逐渐增大

9．如图所示，水平细线NP与斜拉细线OP把质量为m的小球维持在位置P，OP与竖直方向夹角θ，这时斜拉细线中的张力大小为T，作用于小球的合力大小为F_P；若剪断NP，小球恰能摆到最高位置Q，此时OQ与竖直方向夹角也为θ，细线中张力大小为T_Q，作用于小球的合力大小为F_Q，则　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．T_P=T_Q,F_P=F_Q

　　　 B．T_P=T_Q,F_P≠F_Q

　　　 C．T_P≠T_Q,F_P=F_Q

　　　 D．T_P≠T_Q,F_P≠F_Q

8．如图所示，一木块在垂直于倾斜天花板平面方向的推力F作用下处于静止状态，下列判断正确的是　　　 (　　 )

　　　 A．天花板与木块之间的弹力一定不为零

　　　 B．天花板对木块的摩擦力可能为零

　　　 C．木块受到天花板的摩擦力随推力F的增大而变化

　　　 D．逐渐增大力F的过程中，木块将始终保持静止

7．如图甲所示，两物体A、B叠放在光滑水平面上，对物体B施加一水平变力F，F-t关系图像如图乙所示。两物体在变力F作用下由静止开始运动，且始终相对静止，则(　　 )

　　　 A．t时刻，两物体之间的摩擦力最大

　　　 B．t时刻，两物体的速度方向开始改变

　　　 C．t-2t时间内，两物体之间的摩擦力逐渐增大

　　　 D．0-2t时间内，物体A所受的摩擦力方向始终与变力F的方向相同

6．如图所示，木板B放在粗糙的水平面上，木块A放在B的上面，A的右端通过一不可伸长的细绳固定在直立墙壁上，用水平力F向左拉动B，使B以速度v做匀速运动，这时绳水平，张力为T，下面说法正确的是　　　　　　　　　　 (　　 )

　　　 A．T=F

　　　 B．木块A受到的是静摩擦力，大小等于T

　　　 C．若木板B以2v的速度匀速运动，则拉力仍为F

　　　 D．木板B受到一个静摩擦力，一个滑动摩擦力，合力大小等于F
