14．一个学生用如图的电路验证楞次定律．他在实验步骤中有重要的遗漏，他的主要实验步骤如下：

　　 ①把蓄电池、开关和线圈A串联成一个电路；

　　 ②把电流表和线圈B串联成一个电路；

③接通电源．给线圈A通电，并记下线圈A中的电流方向把线圈A插入线圈B中，停一会儿再取出来．当线圈A在插入和取出过程中，以及停止运动时，观察电流表的指针有无偏转。并记下指针偏转的方向；

　　 ④改变线圈A中的电流方向，按步骤③重做实验，观察电流表的指针有无偏转。并记下指针偏转方向

这个学生想根据上述实验记录验证楞次定律，他在实验中漏掉了什么重要的实验步骤?

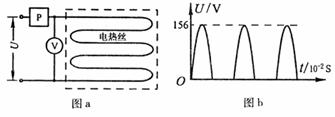

13．图中a为某型号电热毯的电路图，将电热丝接在的电源上，电热毯被加热到一定温度后，由于P的作用使输入的正弦交流电仅有半个周期能够通过，即电压变为图b所示波形，从而进入保温状态，则此时交流电压表的读数是　　　　　　 。

12．上海某校一教室墙上有一朝南的钢窗，窗高为1.2m，宽0.75m。已知该处地磁场的磁感强度的水平分量为5×10^－5T，则穿过该窗框平面的磁通量为　　　Wb；当把钢窗左侧向外推开(如图所示)时，窗框中的感应电流方向是　　　。(从推窗人的角度来看是“顺时针”还是“逆时针”)

11．汽油机做功冲程开始时，汽缸中的汽油--空气混合气要靠火花塞点燃。但是汽车蓄电池的电压只有12V，不能在火花塞上产生火花，要产生电火花，电压要达到10000V。为此要使用如图所示的点火装置，图中所缺的部分(虚线框内)是　　　　 ，这一部分应该　　　　　 ，才能在火花塞中产生火花。

9．如图所示，半径为 r 且水平放置的光滑绝缘的环形管道内，有一个电荷量为 e，质量为 m 的电子。此装置放在匀强磁场中，其磁感应强度随时间变化的关系式为 B=B₀+kt(k>0)。根据麦克斯韦电磁场理论，均匀变化的磁场将产生稳定的电场，该感应电场对电子将有沿圆环切线方向的作用力，使其得到加速。设t=0时刻电子的初速度大小为v₀，方向顺时针，从此开始后运动一周后的磁感应强度为B₁，则此时电子的速度大小为　　　　　　 (　　 )

　　 A．　 　　　　　　　　　　　　　　　　　　　　　 B．　　

　　 C．　　 　　　　　　　　　　　　　　　　　　　 D．

20080927

10．压电陶瓷是一种力电传感器，其P、Q两端电压随所受压力的增大而增大。有位同学利用压电陶瓷设计了一种判断小车运动状态的装置，其工作原理如图(a)所示，将压电陶瓷和一块挡板固定在绝缘小车上，中间放置一个绝缘重球，它的直径略小于陶瓷与挡板间的距离。小车向右做直线运动过程中，电压表示数如图(b)所示，下列判断中正确的是：　　　　　　　　　　　　 (　　 )

　　 A．从t₁到t₂时间内，小车做变加速直线运动

　　 B．从t₁到t₂时间内，小车做匀加速直线运动

　　 C．从t₂到t₃时间内，小车做匀加速直线运动

　　 D．从t₂到t₃时间内，小车做匀速直线运动

第Ⅱ卷(非选择题 共60分)

8．如图所示电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，当S闭合与断开时，A、B的亮度情况是　　　　　　　　　 (　　 )

　　 A．S闭合时，A立即亮，然后逐渐熄灭

　　 B．S闭合时，B立即亮，然后逐渐熄灭

　　 C．S闭合足够长时间后，B发光，而A不发光

　　 D．S闭合足够长时间后，B立即熄灭发光，而A逐渐熄灭

7．如图所示，让闭合矩形线圈abcd从高处自由下落一段距离后进人匀强磁场，从bc边开始进入磁场到ad边刚进入磁场的这一段时间里，如图所示的四个v-t图象中，肯定不能表示线圈运动情况的是：　　　　　　　　 (　　 )

6．如图所示，在水平地面下有一条沿东西方向铺设的水平直导线，导线中通有自东向西稳定、强大的直流电流。现用一闭合的检测线圈(线圈中串有灵敏的检流计，图中未画出)检测此通电直导线的位置，若不考虑地磁场的影响，在检测线圈位于水平面内，从距直导线很远处由北向南沿水平地面通过导线的上方并移至距直导线很远处的过程中，俯视检测线圈，其中的感应电流的方向是：(　　 )

A．先顺时针后逆时针

　　 B．先逆时针后顺时针

　　　 C．先逆时针后顺时针，然后再逆时针

　　　 D．先顺时针后逆时针，然后再顺时针

5．一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过触头Q调节，如下图所示。在副线圈两输出端连接了定值电阻R₀和滑动变阻器R，在原线圈上加一电压为U的交流电，则 　　　　　　　　　　　　(　　 )

　　　 A．保持Q位置不动，将P向上滑动时，电流表的读数变大

　　 B．保持Q位置不动，将P向上滑动时，电流表的读数变小

　　 C．保持P位置不动，将Q向上滑动时，电流表的读数变大

　　 D．保持P位置不动，将Q向上滑动时，电流表的读数变小

4．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P₁和P₂以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时(　　 )

　 　　 A．线圈绕P₁转动时的电流等于绕P₂转动时的电流

　 　　 B．线圈绕P₁和P₂转动到图示位置时，磁通量相等的

　 　　 C．线圈绕P₁和P₂转动时电流的方向相同，都是a→b→c→d

　 　　 D．线圈绕P₁转动时dc边受到的安培力大于绕P₂转动时dc边受到的安培力
