21．(18分)电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如下图所示。磁场方向垂直于圆面。磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点而打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？(已知电子的带电量为e，质量为m)

20．(14分)如下图所示，物体A重10N，物体与竖直墙的动摩擦因系数为0．4，用一个与水平方向成37°角的力F作用在物体上，要使物体A沿墙作匀速运动则该力的大小为多大？(g取10m/s²，sin37°=0．6，结果保留两位有效数字)

19．(1)(5分)①在“长度的测量”实验中，调整游标卡尺两侧脚间距离，主尺和游标的位置如图所示，此时卡尺两脚间狭缝宽度为　　　　 mm；若要狭缝宽度调到0．20mm，应使游标上除0刻度线外第_______条刻度线与主尺上表示　　　　 mm的刻度线对齐。

②如图所示，螺旋测微器测出的金属丝的直径是　　　　 mm．

(2)(13分)某课题研究小组，收集了数码相机．手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻．电容．电感线圈。现从这些材料中选取两个待测元件，一是电阻R₀(约为2kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7V，允许最大放电电流为100mA)。在操作台上还准备了如下实验器材：

A．电压表V(量程4V，电阻R_V 约为4．0kΩ)

B．电流表A₁(量程100mA，电阻R_A1 约为5Ω)

C．电流表A₂(量程2mA，电阻R_A2 约为50Ω)

D．滑动变阻器R₁(0-40Ω，额定电流1A)

E．电阻箱R₂(0-999．9Ω)

F．开关S一只．导线若干

(1)为了测定电阻R₀的阻值，小组的一位成员，设计了如图所示的电路原理图，所选取了相应的器材(电源用待测的锂电池)均标在图上，其设计或器材选取中有不妥之处，你认为应该怎样调整？　　　　　　　 。

(2)在实际操作过程中，发现滑动变阻器R₁．电流表A₁已损坏，请用余下的器材测量锂电池的电动势E和内阻r。

①请你在方框中画出实验电路图(标注所用器材符号)；

②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式　　　 。

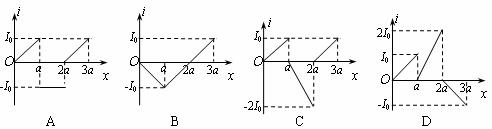

18．如下图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域宽度均为，一正三角形(中垂线长为)导线框ABC从图示位置方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在下图中感应电流I与线框移动距离的关系图象正确的是

第II卷(必做+选做)

[必做部分]

17．一列简谐横波沿x轴正方向传播，在t=0时的波形如下图所示，已知这列波在P点依次出现两个波峰的时间间隔为0．4s，则下列说法中不正确的是

A．这列波的波速是10m/s

B．质点P在1s内所通过的路程是1m，1s末质点P具有向y正向振动的最大速度

C．从图示情况开始，再经过0．7s，质点Q第一次到达波峰

D．当波传到Q点以后，P．Q两质点的振动情况始终相同

16．长木板A放在光滑的水平面上，质量为m的物块B以水平初速度v₀从一端滑上A的水平上表面，它们在运动过程中的v-t图线如图所示。则根据图中所给出的已知数据v₀．t₁及物块质量m，可以求出的物理量是

　　　 A．木板A获得的动能

　　　 B．A．B组成的系统损失的机械能

　　　 C．木板A的最小长度

　　　 D．A．B之间的动摩擦因数

15．假设月球的直径不变，密度增为原来的2倍，“嫦娥一号”卫星绕月球做匀速圆周运动的半径缩小为原来的一半，则下列物理量变化正确的是

A．“嫦娥一号”卫星的向心力变为原来的一半

B．“嫦娥一号”卫星的向心力变为原来的8倍

C．“嫦娥一号”卫星绕月球运动的周期与原来相同

D．“嫦娥一号”卫星绕月球运动的周期变为原来的

14．一条自西向东的河流，南北两岸分别有两个码头A．B，如图所示。已知河宽为80m，河水水流的速度为5m/s，两个码头A．B沿水流的方向相距100m。现有一种船，它在静水中的行驶速度为4m/s，若使用这种船作为渡船，沿直线运动，则

　　　 A．它可以正常来往于A．B两个码头

　　　 B．它只能从A驶向B，无法返回

　　　 C．它只能从B驶向A，无法返回

　　　 D．无法判断

13．下列说法正确的是

　　　 A．光导纤维传递信号的物理原理是光的全反射

B．真空中的光速在不同的惯性参考系中都是相同的；

C．根据相对论，当物体的运动速度接近光速时，物体占有的空间和过程经历的时间，均与物体的运动状态有关；

D．电磁波都是由振荡电路中电子的周期性运动产生的。

16．(12分)如下图所示，在的区域内存在匀强磁场，磁场方向垂直于平面并指向纸面外，磁感应强度为B。一带正电的粒子以速度从O点射入磁场，入射方向在平面内，与轴正向的夹角为。若粒子射出磁场的位置与O点的距离为L，求该粒子的电量和质量之比?
