14．(8分)如图所示，将两条完全相同的磁铁(磁性极强)分别固定在质量相等的小车上，水平面光滑。开始时甲车速度大小为3m/s，乙车速度大小为2m/s，方向相反并同在一条直线上。

(1)当乙车的速度为零时，甲车的速度是多少? 方向如何？

(2)由于磁铁磁性极强，故两车不会相碰，试求出两车距离最短时乙车速度为多少? 方向如何？

13．(10分)用以下器材测量一待测电阻R_x的阻值(约100Ω):

电源E(电动势约为6.0V，有一定内阻)

电流表A₁(量程0∽50mA，内电阻r₁=20Ω)

电流表A₂(量程0∽300mA，内电阻r₂=4.0Ω)

定值电阻R₀(阻值R₀=20Ω)

滑动变阻器R(最大阻值为10Ω)

单刀单掷开关s，导线若干.

(1)要求测量中尽量减小误差，并测多组数据.试在虚线框中画出测量电阻R_x的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注).

(2)根据你所画的电路原理图将图中的实物连成实验电路.

(3)若某次测量中电流表A₁的示数为I₁,电流表A₂的示数为I₂,则由已知量和测量量计算待测电阻R_x=________.

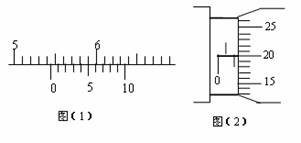

11(4分)读出游标卡尺和螺旋测微器的读数：

图⑴读数为__________mm．　 图⑵读数为__________mm．

12．(4分)某同学测量一只未知阻值的电阻。他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示。请你读出其阻值大小为___　 ____Ω。为了使测量的结果更准确，该同学应将选择开关打到__________(填“×100”或“×1”)挡重新测量。

10．如图所示，光滑绝缘、互相垂直的固定墙壁PO、OQ竖立在光滑水平绝缘地面上、地面上方有一平行地面的匀强电场E，场强方向水平向左且垂直于墙壁PO，质量相同且带同种正电荷的A、B两小球(可视为质点)放置在光滑水平绝缘地面上，当A球在平行于墙壁PO的水平推力F作用下，A、B两小球均紧靠接触面而处于静止状态，这时两球之间的距离为L．若使小球A在水平推力F的作用下沿墙壁PO向着O点移动一小段距离后，小球A与B重新处于静止状态，则与原来比较(两小球所带电荷量保持不变)　　　　(　　 )

A．A球对B球作用的静电力增大

B．A球对B球作用的静电力减小

C．墙壁PO对A球的弹力不变

D．两球之间的距离减小，力F增大　　

9．如图所示的电路，当闭合开关时，灯L₁、L₂正常发光。由于电路出现故障，突然发现灯L₁变亮，灯L₂变暗，电流表的读数变小。试根据上述现象判断，发生的故障可能是(　　 )

A．R₁断路　　 　　　 B．R₂断路　　 　　　　 C．R₃短路　　 　　　　 D．R₄短路

8．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测。它的电阻随一氧化碳浓度的变化而变化，在如图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳是否超标。有一种氧化锡传感器，其电阻的倒数与一氧化碳的浓度成正比，那么，电压表示数U与一氧化碳浓度C之间的对应关系正确的是　　 (　　　　 )

A．U越大，表示C越大，C与U成正比

B．U越大，表示C越大，但是C与U不成正比

C．U越大，表示C越小，C与U成反比

D．U越大，表示C越小，但是C与U不成反比

7．如图所示，虚线a、b、c、d表示匀强电场中的4个等势面．两个带电粒子M、N(重力忽略不计)以平行于等势面的初速度射入电场，运动轨迹分别如图中MPN和NQM所示．已知M是带正电的带电粒子．则下列说法中正确的是 (　　 )　　

A．N一定也带正电

B．a点的电势高于b点的电势，a点的场强大于b点的场强

C．带电粒子N的动能减小，电势能增大

D．带电粒子N的动能增大，电势能减小

6．如图所示的电路中，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表V₁和V₂随电流表A的示数变化的两条实验图象如图乙所示，关于这两条实验图象，下列说法正确的是 (　　 　)

　　　 A．图象a是电压表V₁的示数与I的关系图象

　　　 B．图象b的延长线一定过坐标原点O

　　　 C．图象a、b的交点的横、纵坐标值的乘积等于该状态下电阻R₀消耗的瞬时功率

　　　 D．图象a、b的交点的横、纵坐标值的乘积等于该状态下电源的瞬时输出功率

5．装有硫酸铜溶液的容器内有a、b两个极板，整个装置处于水平方向的匀强磁场中，如图所示，关于溶液中做定向移动的铜离子和硫酸根离子所受的洛仑兹力的方向，下列说法中正确的是　　 (　　　 )

A．铜离子受力方向向下，硫酸根离子受力方向向上

B．铜离子受力方向向上，硫酸根离子受力方向向下

C．两种离子受力方向都向上

D．两种离子受力方向都向下

4．某仪器内部的电路如图所示，其中M是一个质量较大的金属块，左右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，导体b与a接触时乙灯亮，导体b与c接触时甲灯亮，当金属块处于平衡时两根弹簧均处于原长状态且b刚好不与a、c接触。若将仪器固定在一辆汽车上，则下列说法中正确的是　　 (　　　 )

A．当汽车加速前进时，甲灯亮

B．当汽车加速前进时，两灯都亮

C．当汽车刹车时，甲灯亮

D．当汽车刹车时，两灯都亮
