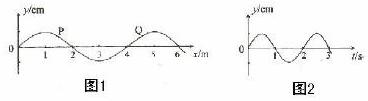

20．一列简箭横波在某一时刻的波形图如图1所示，图中P，Q两质点的横坐标分别为x=1.5 m和x=4.5m。P点的振动图像如图2所示。

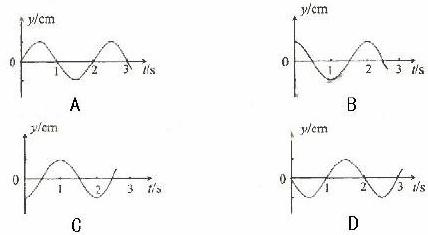

在下列四幅图中，Q点的波动图像可能是

19．天文学家新发现了太阳系外一颗行星。这颗行星的体积是地球的4.7倍，质量是地球的25倍。已知某一近地卫星绕地球运动的周期约为1.4小时，引力常量G=6.67×10^-11N·m²/kg²,由此估算该行星的平均密度约为

A．1.8×10³kg/m³ 　　　 B．5.6×10³kg/m³　　　　 C．1.1×10⁴kg/m³ D．2.5×10⁴kg/m³

18．如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N是y轴上的三个点，且OM=MN。P点在y轴右侧，MPON.则

A．M点的电势比P点的电势高

B．将负电荷由O点移动到P点，电场力做正功

C．M、N两点间的电势差大于O、M两点间的电势差

D．在O点静止释放一带电电粒子，该粒子将沿y轴做直线运动

17．如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。线段ab、bc和cd的长度均为L，且。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力

A．方向沿纸面向上，大小为

B．方向沿纸面向上，大小为

C．方向沿纸面向下，大小为

D．方向沿纸面向下，大小为

16．氦氖激光器能产生三种波长的激光，其中两种波长分别为₁=0. 6328 m,。已知波长为₁的激光是氖原子在能级间隔为E₁=1.96 eV的两个能级之间路进产生的。用E₂表示产生波长为₂的激光所对应的跃迁的能级间险，则E₂的近似值为

　　 A．10.50 eV　 　　　　　　　 B.0.98 eV　　　　　　　　　　 C.0.53 eV　　　　　　　 　　　 D.0.36 eV

15．某物体左右两侧各有一竖起放置的平面镜，两平面镜相互平行，物体距离左镜4 m，右镜8 m，如图所示。物体在左镜所成的像中从右向左数的第三个像与物体的距离是

　　 A．24 m 　　　 　　　　　　　 B.32 m　　　　　　　　　　　　 C.40 m　　　　　　　　　 　　　 D.48 m

14．下列说法正确的是

　　 A．气体对器壁的压强就是大量气体分子作用在器壁单位面积上的平均作用力

　　 B．气体对器壁的压强就是大量气体分子单位时间作用在器壁上的平均冲量

　　 C．气体分子热运动的平均动能减小，气体的压强一定减小

　　 D．单位体积的气体分子数增加，气体的压强一定增大

26．(21分)(注意：在试题卷上作答无效)

如图，在x轴下方有匀强磁，感应强度大小为B，方向垂直于xy平面向外。P是y轴上距原点的一点，N₀为x轴上距原点为a的一点。A是一块平行于x轴的挡板，与x轴的距离为，A的中点在y轴上，长度略小于。带电粒子与挡板碰撞前后，x方向的分速度不变，y方向的分速度反向、大小不变。质量为m，电荷量为q()的粒子从P点瞄准N₀点入射，最后又通过P点，不计重力。求粒子入射速度的所有可能值。

25．(18分) (注意：在试题卷上作答无效)

如图所示，倾角为θ的斜瓶上静止释放，质量均为m的木箱，相邻两木箱的距离均为l。工人用沿斜面的力推最小面的木箱使之上滑，逐一与其它木箱碰撞。每次碰撞后木箱都站在一起运动。整个过程中工人的推力不变，最后恰好能推着三个木箱匀速上滑。已知木箱与斜面向的动摩擦因数为,重力加速度为g.设碰撞时间极短，求

(1)工人的推力；

(2)三个木箱均速运动的速度；

(3)碰撞中损失的机械能。

24．(15分)(注意：在试题卷上作答无效)

材料的电阻率ρ随温度变化的规律为ρ＝ρ₀(1+at),其中α称为电阻温度系数，ρ₀是材料在t-0 ℃时的电阻率。在定的温度范围内α是温度无关的常量。电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温数系数。利用具了负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.已知：在0 ℃时，铜的电阻率为1.7×10 ^-8Ωm,碳的电阻率为3.5×10 ^-5Ωm,在0℃附近，铜的电阻温度系数为3.9×10 ^–3 ℃^-1,碳的电阻温度系数为-5.0×10^-4C^-1。将横截面积相同的碳棒与铜棒串接成长1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(略碳棒和铜棒的尺寸随温度的变化).
