5．一弹簧振子作简谐运动，其振动图像如图所示，那么在()和()两个时刻，①振子的速度相同；②振子的加速度相同；③振子相对平衡位置的位移相同；④振动的能量相同。以上说法中正确的是 　　　　　　　　　　　　　　　　　　　　　　　(　 　)

　　　 A．①④　　　　　　　　　 B．②③　　　　　　　　　 C．③④ 　　　　　　　　 D．①②

4．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　 )

　　　 A．电场中某点的电场强度在数值上等于单位正电荷在该点受到的电场力大小

　　　 B．电场线并不真实存在，它其实是电荷只在电场力作用下的运动轨迹

　　　 C．电荷在某点的电势能，等于把它从该点移到零电势位置电场力做的功

　　　 D．以无穷远处为零电势，负检验电荷在正点电荷附近的电势能总是负的

3．一列简谐横波在x轴上传播，某时刻的波形图如图所示，a、b 、c为三个质点，a正向上运动。由此可知　　　　　　　　 　　　　　　　　　　　　　　　　 (　 )

A．该波沿x 轴正方向

B．c正向上运动

C．该时刻以后，b比c先到达平衡位置

D．该时刻以后，b比c先到达离平衡位置最远处

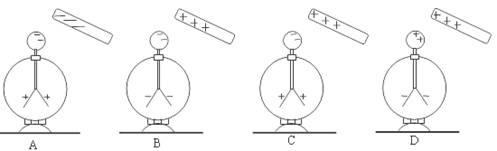

2．将经丝绸摩擦过的玻璃棒靠近不带电的验电器，验电器的箔片张开。下列哪个图是正确的　　　　　　 　　　　　　　 (　)

1．关于机械波，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ( 　　)

A．机械波在传播过程中能传递能量　

B．机械波的频率由波源决定

C．机械波在传播过程中能产生干涉、衍射现象

D．机械波能在真空中传播

12．(20分)如图所示，光滑水平地面上停着一辆平板车，其质量为2m，长为l，左上右端(A点)有一块静止的质量为m的小金属块。金属块与平板车的上表面之间存在摩擦，以上表面的中点C为界，已知金属块与AC段间的动摩擦因数设为μ，与CB段的动摩擦因数设为μ′，现给车一个向右的水平恒力F=5μmg，使车向右运动，同时金属块在车上开始运动，当金属块滑到中点C时，立即撤去这个水平恒力F，最后金属块恰停在车的左端(B点)。已知重力加速度为g，求：

　 (1)撤去力F的瞬间，金属块的速度v₁、车的速度v₂分别为多少？

　 (2)金属块与CB段的动摩擦因数μ′是多少？

11．(18分)如图所示，MN、PQ为足够长的平行导轨，间距L=0.5m，导轨平面与水平面间的夹角θ=37°，NQ⊥MN，NQ间连接有一个R=3Ω的电阻。有一匀强磁场垂直于导轨平面，磁感应强度为B=1T。将一质量为m=0.05kg的金属棒放置在导轨上，金属棒的电阻r=2Ω，其余部分电阻不计。现从ab由静止释放金属棒，ab紧靠NQ，金属棒沿导轨向下运动过程中始终与NQ平行。已知金属棒与导轨间的动摩擦因数μ=0.5，已知金属棒滑行至cd处时速度大小开始保持不变，cd到ab的距离为S=2m。

()

　 (1)金属棒到达cd处的速度是多大？

　 (2)在金属棒从ab运动到cd的过程中，电阻R上产生的热量是多少？

10．(16分)某同学学习了物理知识以后，采用如下方法确定了他乘坐汽车上所载货物的质量。已知汽车自身的质量为m₀，当汽车空载时，让汽车在平直公路上以额定功率行驶，从速度表上读出汽车达到最大速度为v₀。当汽车载重时，仍让汽车在平直公路上以额定功率行驶，从速度表上再读出汽车达到最大速度v₁。设汽车行驶时的阻力与总重力成正比。请你根据以上提供的物理量求出车上所载货物的质量m₁。

9．(I)(8分)某同学查资料得知：弹簧的弹性势能仅与弹簧的劲度系数和形变量有关，并且与形变量的平方成正比。为了检验此结论的正确性，他设计了如下实验：

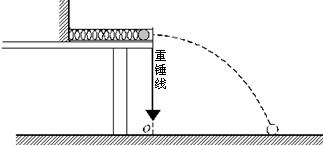

　　 a)取一根轻质弹簧和一根内径略大的直玻璃管，将玻璃管固定的水平桌面上，将弹簧插入玻璃管并固定一端，如图所示。

　　　 b)将小钢球放入玻璃管，轻推小球，使弹簧压缩到某一位置后，测出弹簧的压缩量x。c)然后突然撤去外力，小球沿水平方向弹出落在地面上。记录小球的落地位置。

d)保持弹簧压缩量不变，重复10次上述操作，从而确定小球的平均落点，测得小钢球的水平射程s。

e)多次改变弹簧的压缩量x的数值x₁、x₂、x₃……，重复以上步骤，测得小钢球的多组水平射程s₁、s₂、s₃……。

请你回答下列问题：

① 在实验中，“保持弹簧压缩量不变，重复10次上述操作，从而确定小球的平均落点”的目的是为了减小______________(填“系统误差”或“偶然误差”)。

② 若要测量小钢球的水平射程s，除图中画出的取材以外，还必须选取的实验器材是

(　　 )

A．秒表　 　　　B．刻度尺　　　　 C．螺旋测微器

D．白纸　　　　 E．复写纸

③该同学根据实验的测量结果，作出了弹簧形变量x与小钢球水平射程s的s-x图像，并根据能量守恒定律推导出了E_p与水平射程s的关系式：，(式中h是开始时小球离地面的高度)。据此他推断出弹簧的弹性势能E_p与x²成正比，他从E_p∝s²得到E_p∝x²的理由是　　　　　　　　　　　　　　 。

　 (II)(10分)用下图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时选成短路，电路中用一定值电阻R₀起保护作用。除电池、开关和导线外，可供使用的实验器材还有：

　　　 A．量程0-3V的电压表

　　　 B．量程0-15V的电压表

　　　 C．量程0-0.6A的电流表

　　　 D．量程0-3A的电流表

　　　 E．(阻值3Ω、额定功率5W)的定值电阻

　　　 F．(阻值10Ω、额定功率10W)的定值电阻

　　　 G．(阻值范围0-10Ω、额定电流2A)的滑动变阻器

　　　 H．(阻值范围0-100Ω、额定电流1A)的滑动变阻器

　 (1)要正确完成实验，电压表的应选择　　　　　 V，电流表的应选择　　　　　 ； R₀应选择　　　　 ，R应选择 　　　　　。(用选项字母符号表示)

　 (2)引起该实验系统误差的主要原因是　　　　　　　　　　　　　　 。

8．已知质子(H)的比荷(电荷量与质量的比)为k。如图所示，一个氘核(²₁H)以速度v₀沿CB边射入边长为l的等边三角形的匀强磁场区域中，为使氘核能从AB边穿出磁场，磁感应强度B的取值范围为　　　　　　　　 (　　 )

　　　 A．　　　　 　　　　　　　　　　　　　　　　 B．

　　　 C．　　　　 　　　　　　　　　　　　　　　　 D．
