17．(3-4)(8分)(1)一列简谐横波沿x轴传播，左图是t=3s时的波形图，右图是波上x=2m处质点的振动图线。则该横波的速度为　　　　 m/s，传播方向为　　　　 .

(2)如下图所示，半圆形玻璃砖的半径R=10cm，折射率为，直径AB与屏幕MN垂直并接触于A点.激光a以入射角θ₁=30°射入玻璃砖的圆心O，在屏幕MN上出现了两个光斑.求这两个光斑之间的距离L.

16．(3-3)(8分)(1)一气泡从湖底上升到湖面的过程中温度保持不变，气泡上升过程中，

___________(填吸收、放出)热量, 内能____________(填增大、减少、不变)

　(2)为保证环境和生态平衡，在生产活动中严禁污染水源。在某一水库中，一艘快艇在水面上匀速行驶，速度为8m/s。油箱突然破裂，柴油迅速流入水中，从漏油开始到船员堵住漏油共用1.5分钟。漏出的油在水面上形成宽约为100m的长方形油层，漏出油的体积1.44×10^－3m3.则该油层的厚度约为分子直径的多少倍？(油分子的直径约为10^-10m)

15．(14分)如图，空间XOY的第一象限存在垂直XOY平面向里的匀强磁场，第四象限存在平行该平面的匀强电场(图中未画出)．OMN是一绝缘弹性材料制成的等边三角形框架，边长L为4m，OM边上的P处开有一个小孔，OP距离为1m.现有一质量m为1×10^-18kg，电量q为+1×10^-15C的带电微粒(重力不计)从Y轴上的C点以速度 =1×10²m／s平行X轴射入，刚好可以垂直X轴从点P进入框架，CO距离为2m。粒子进入框架后与框架发生若干次垂直的弹性碰撞，碰撞过程中粒子的电量和速度大小均保持不变，速度方向与碰前相反，最后粒子又从P点垂直X轴射出。

求：(1)电场强度的大小；

(2)磁感应强度大小.

16---18题为选做题,要求考生从中任选两题做答，写在II卷的对应位置.

14．(12分)如图所示，在同一竖直平面内两正对着的半径为的相同半圆光滑轨道，相隔一定的距离,虚线沿竖直方向，一质量为的小球能在其间运动.今在最低点与最高点各放一个压力传感器，测试小球对轨道的压力，并通过计算机显示出来.(不计空气阻力，取10m/s)

(1)要使小球不脱离轨道，求小球在A点速度；

(2)求A、B两点的压力差与的函数关系；(用、、表示)

(3)若测得两点压力差与距离的图像如下图所示。根据图象，求小球的质量。

13．(9分)一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段电线，用多用电表测其电阻，发现阻值小于1。为提高测量的精度，请你设计了一个电路，重新测量这段电线的电阻。

下列器材中供选择

　　 A．电源E：电动势为3.0V，内阻不计

　　 B．电压表V₁：量程为0-3.0V，内阻约为2k

　　 C．电压表V₂：量程为0-15.0V，内阻约为6k

　　 D．电流表A₁：量程为0-0.6A，内阻约为1

　　 E．电流表A₂：量程为0-3.0A，内阻约为0.1

　　 F．滑动变阻器R₁：最大阻值5，额定电流2.0A

　　 G．滑动变阻器R₂：最大阻值1k，额定电流1.0A

　　 H．开关S一个，导线若干．

(1)实验时电压表选　　　　　　 ；电流表选　　　　 ；滑动变阻器选　　　 (填符号)．

(2)请设计合理的测量电路，把电路图画在方框中，在图中表明元件符号.

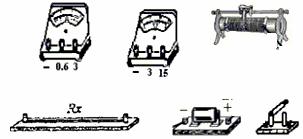

(3)在实物图中用笔画线替代导线连接元件．

12．(6分)在探究“恒力做功和物体动能变化之间的关系”的实验中.

(1)某同学的实验设计方案如上图所示，该实验用钩码的重力表示小车受到的合外力，实验时在安装正确、操作规范的前提下(已平衡摩擦力)还需要满足的条件：　　　　 。

(2)实验中，除位移、速度外，还要测出的物理量有：　　　　　　　。

(3)在上述实验中，打点计时器使用的交流电频率为50Hz.某同学打出的一段纸带如图所示，则小车匀速运动时的速度大小为　　　　　 m/s.(计算结果保留3位有效数字)

11．(3分)用游标为50分度的卡尺测量一工件的直径，测量结果如图所示，此工件的直径为________cm.

10．如图所示，斜面上有a、b、c、d 四个点，ab=bc=cd，从a点以初动能E₀水平抛出一个小球，它落在斜面上的b点，若小球从a点以初动能2E₀水平抛出，不计空气阻力，则下列判断正确的是 ( 　　)

A．小球落在d点与c点之间　　

B．小球落在c点

C．小球落在斜面的速度方向与斜面的夹角一定增大

D．小球落在斜面的速度方向与斜面的夹角一定相同

9．边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区

域,磁场区域的宽度为d(d>L)。已知ab边进入磁场时，线框的加速度恰好为零．则线框进入磁场和穿出磁场的过程相比较，有(　　 )

A．产生的感应电流方向相同

B．受的安培力方向相反

C．进入磁场过程的时间等于穿出磁场过程的时间

D．进入磁场过程中产生的热量少于穿出磁场过程产生的热量

8．圆形区域内有垂直纸面向里的匀强磁场，磁感应强度为B,一带电粒子(不计重力)以某一初速度沿直径方向射入，穿过磁场的时间为t，速度方向偏转60°。如图所示，根据上述条件可求下列哪个物理量(　)

A．带电粒子在磁场中运动的半径　　　　　　 B．带电粒子的初速度

C．带电粒子在磁场中运动的周期　　 　　　 D．带电粒子的荷质比
