9.如图4所示的某段电路中,ABCDE是四个接线柱.A接电源的负极,E接电源的正极.

  (1)用导线连接AB,则电流通过灯      ,它们是    联的;

  (2)用导线只连接CD,则电流通过灯     ,它们是    联的.

试题详情

8.如图3所示的电路,这时灯L1    ,灯L2    .(填“不发光”或“发光”)灯L1L2   联.在图中电流流过的导线上标出电流方向,并在右图框内画出相应的电路图.



试题详情

7.根据图2实物,在右图线框内画出对应的电路图.



试题详情

6.下列的几个电路图中的用电器分别是何种连接方式?开关分别控制哪盏灯?如果是并联,请用色笔描出图上的干路部分.



图1a中L1L2  联,S控制

图1b中L1L2   联,S1控制  S2控制

图1c中L1L2   联,S1控制  S2控制

课后提升

试题详情

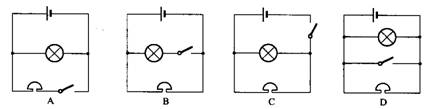

5.如图所示,下列电路中,开关同时控制电灯和电铃的是   (  )

试题详情

4.日常生活的经验告诉我们:家中的电灯、电冰箱和插座等电器,彼此间的连接方式是                 (  )

A.串联的      B.可能是串联也可能是并联的

C.并联的       D.电灯与插座间是串联的,其它用电器是并联的

试题详情

3.马路上的路灯总是一齐亮,一齐灭.如果它们其中一盏灯的灯丝断了,其它灯仍能正常发光.根据这些现象判断路灯是   (  )

A.串联的               B.并联的

C. 可能是串联的,也可能是并联的    D.不能确定是何种连接方式

试题详情

2.连接电路时,要按照一定    进行.例如,可以从电池的正极开始,依次连接用电器、开关等,最后连到电池的负极.连接过程中,开关应该是    的,这样可防止电路接错,使电源因     而烧毁.

试题详情

1.把电路的元件           的电路叫串联电路.在串联电路中,电流只有一条路径,通过一个元件的电流    通过另一个元件;把电路的元件         的电路叫并联电路.在并联电路中,电流有多条路径,通过一个元件的电流    通过另一个元件.

试题详情

3.  重视研究物理问题的方法,突出实践能力的培养。如题24判断两只小灯泡的连接方法,具

有一定的开放性,留给了同学们自主学习、自由发挥的空间。
