6、串；电流表；L₁和L₂(或电路中的总)；电流。电压表；电源；电压。电压表；L₂； 电压。　　 7、4.5V　　 　 8、串联；负；正；2V；4V

3、；并；正；负　　 　 4、量程；大的；试触　 　 5、2.4V；12V

1、电流；电源；伏特　 　 2、1.5×10^－2；1.5×10^－5； 25；2.5×10⁷

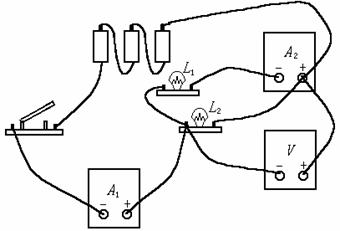

3、请把下面的实物画成电路图，电流的流向，电器元件的先后顺序不能改动。

[答案]：

2、在下面的电路中，标出电压表，电流表及它的正、负接线柱。

1、请把下列实物连成电路，要求电流表测灯泡中电流，电压表测灯泡两端电压。如果电流表的示数是0.16A，电压表的示数是2.6V。请把指针位置及接线柱的连接画在下边的图中。

7、如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：(　　　 )

　　 A．电流表坏了或未接好。

　　 B．L₂的灯丝烧断或灯座与灯泡没接触。

　　 C．L₁和L₂的灯丝都被烧断。

　　 D．L₁的灯丝被烧断或没接好。

6、在右图中，关于的说法正确的是(　　　 )

　　 A．a为电流表，b为电压表。

　　 B．a为电压表，b为电流表。

　　 C．a、b均为电流表。

　　 D．a、b均为电压表。

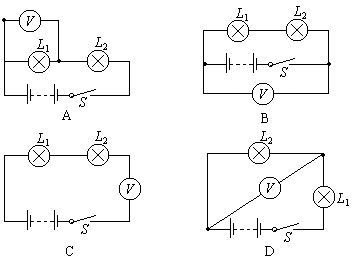

5、下面电路图中，测L₁的电压的电路正确的是(　　　 )

4、下列说法正确的是(　　　 )

　　 A．使用电压表前，要将指针调到零刻度。

　　 B．有三个接线柱的电压表，有三个量程。

　　 C．使用电压表时，绝对不允许直接把表接在电源两极间。

　　 D．电压表应串联在电路中。
