4、被测电压不要超过电压表的 ,在预先不能估计被测电压的情况下,应使用 量程,并且要采用 的方法来判断被测电压是否合适。
3、电压表的符号是 。要测电路中两点间的电压,应当把电压表 联在此电路两点间,并且使电流从 接线柱流入电压表,从 接线柱流出电压表。
2.5×104伏= 千伏= 毫伏。
2、15毫伏= 伏= 千伏;
1、导体两端有电压,导体中才会产生 ,而 是提供电压的装置,电压的国际单位的主单位是 。
13、陈钢在做“组成串联电路”的实验时,电路连好后,闭合开关,两灯均不亮。经检查,电路连接无误,老师告诉他是一个小灯泡坏了,请你帮助陈钢,在图所示的实验器材中任选一种,连入电路,检测出哪只灯泡坏了,请按下面表格的要求填入检测实验的内容。
解:利用电压表检测电路故障,这是日常和生产中最常用的方法。 如图所示电路,根据题设条件,L1、L2中有一只坏了,闭合开关后,电路处于断路状态,电路中没有电流通过,两灯都不亮。
选用器材 |
检测电路图 |
现象及结论 |
电压表 |
|
1、电压表有示数,则可断定L1断
2、电压表示数为零,则可断定L2断 |
若L1坏了,把电压表并联接在L1两端,电压表的正、负接线柱和电源的正、负极仍然连通,电压表示数近似等于电源电压。如果把电压表并联接在L2两端,电压表正接线柱和电源的正极连通着,负接线柱不能和电源的负极连通,电压表的示数为零。 若L2坏了,把电压表并联接在L1两端,电压表的负接线柱和电源的负极连通着,正接线柱不能和电源的正极连通,电压表的示数为零。如果把电压表并联接在L2两端,电压表的正、负接线柱和电源的正、负极分别连通着,电压表的示数近似等于电源电压。 答案:把电压表并联接在L1两端,闭合开关,如果电压表示数为零,则是灯L2坏了;如果电压表示数不为零,近似等于电源电压,则是灯L1坏了。答案如下:
其实题中给出的四种器材都可用来检测该电路的故障。其余三种的解法再此略去。

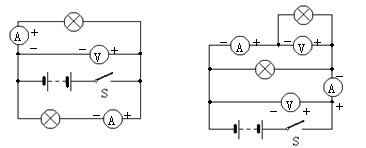

12、连线如图所示。
11、解:依题意填图如下:
10、解:如图。
9、1;2;3。
