20、如图14-1-37所示电路，灯泡L的灯丝电阻和电源电压均保持不变．闭合开关S后，当 滑动变阻器的滑片P位于a、b的中点时，灯泡L恰好正常发光；在滑片P向 b端移动的过程中，你将观察到的现象有，

　　 (1) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　·

　　 (2) 　　　　　　　　　　　　　　　　　　　　　　　　　　　　·

19、如图14-1-36所示的电路，电路电压U保持不变，当滑动变阻器的滑片P向右端移动的过程　 中，电流表读数的变化情况是(　 )

图14-1-36　　　　　　　　　　　　　 图14-1-37

A．电流表A₁、A₂读数都变大

　 B、电流表A₁、A₂读数都变小

　 C．电流表A₁读数不变，A₂读数变小

　 D、电流表A₁读数不变，A₂读数变大

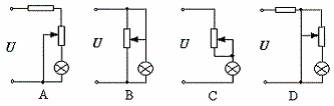

18、如图14-1-35所示，是用滑动变阻器调节灯泡亮度的几种方案, 你认为可能达到目的的方案是(　　 )

　综合*创新练　 　拓展思维　 提升素质

能力点一　 对含有滑动变阻器电路的分析能力

17、如图14-1-34所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向a端移动，灯L的亮度与电流表示数的变化情况是(　　 )

　 图14-1-34　　　　　　　　　　　　　　 图14-1-35

　　 A. 灯L变亮，电流表示数变大

　　　　 B．灯L变暗，电流表示数变小

　　　　 C．灯L变亮，电流表示数变小

　　　　 D．灯L变暗，电流表示数不变

16、两个滑动变阻器分别标有"10Ω，2A”和“5 Ω，1 A”的字样，把它们串联在电路中后，允许通过的最大电流是(　　 )

　 A、1 A　　 B、2A　　 C．3A　　 D、无法判断

方法技巧二　 只有滑动变阻器串联在电路中时，才能改变电路中电流大小或串联灯泡亮暗。

15、在一个晚会上，小王同学根据节目的需要，想设计两种灯光效果，一种是让舞台上的灯光渐渐变化，例如：太阳升起时，舞台渐渐亮起来，另一种是让舞台灯光跳跃式的变化，例如：根据剧情需要让灯光分三个层次跳跃式变亮，后来他在其他同学帮助下圆满完成，你知道他是怎么设计的吗?

　 请画出电路图并加以简单的说明．

方法*技巧练　 　巧练方法　 事半功倍

方法技巧一　 由于串联电路中电流出处处相等，故两滑动变阻器串联在电路中只能取允许通过的最小电流，否则，就可能烧毁“允许通过电流较小的变阻器”。

14、收音机内调节音量的元件叫电位器，如图14-1-33所示，甲图P旋片可随转动旋钮改变在碳膜的位置，如果要将甲图连人乙图，并且逆时针旋转P旋片， 使收音机音量增大，导线应怎样连接?试在原图上作出．

　　　　　　 图14-1-33

13、图14-1-32是汽车上一种自动测定油箱内油面高度的装置，只是滑动变阻器，它的金属滑片P是杠杆 的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度．当油箱内的油面降低时　　 (　 )

　　 A、滑动变阻器的金属滑片P上移，电路中的电流增大

　　 D．滑动变阻器的金属滑片P上移，电路中的电流减小

　　 C、滑动变阻器的金属滑片P下移，电路中的电流增大　

　　 D、滑动变阻器的金属滑片P下移，电路中的电流减小

12、电视机、收音机、复读机上的"音量Volume"址钮．能够控制声音的响度。它的实质是一个_____________。

11、如图14-1-31所示的甲、乙两个电路中，闭合开关　 S_l和S₂，都向右移动滑动变阻器的滑片p　 时，关于灯泡L₁和L₂的亮度变化情况 是(　　 )

　 A、L_l和L₂都变亮

　 B、L_l和L₂都变暗

　 C、L_l变亮，L₂变暗

　 D、L_l变暗，L₂亮度不变

　　　　　　 图14-1-31

知识点四　 滑动变阻器在生产、生活中的应用　　　　　　　 图14-1-32
