13. 按下列要求连接图5中的实物。

　(1)用电压表测灯泡两端的电压；

　(2)用电流表测量灯泡中的电流强度；

　(3)用变阻器改变通过灯泡的电流，且当滑片向左移时变阻器电阻值增大；

　(4)画出相应的电路图。

12. 将图4中的元件连接起来，要求滑动片向右滑动时，灯泡变暗，并画出相应的电路图。

11. 现有甲、乙、丙、丁四根导线。甲：长为1m，横截面积为1mm²的镍铬合金线；乙：长为1m，横截面积为0.5mm²的镍铬合金线；丙：长为0.5m，横截面积为1mm²的镍铬合金线；丁：长为1m，横截面积为0.5mm²的锰铜线。为了研究导体的电阻与导体长度的关系，应选用其中的两根导线是(　　 )

　A. 甲和丙　B. 乙和丙　C. 丙和丁　D. 以上三种选择都可以

10. 如图3所示，两滑动变阻器的滑片P₁，P₂都向右滑动时，下列说法正确的是(　　 )

A. L₁和L₂都变暗　　　　　　　　　 B. L₁和L₂都变亮

C. L₁变亮，L₂变暗　　　　 D. L₁变暗，L₂变亮

9. 如图2所示的变阻器四种不同接法的电路中，闭合开关后当滑片向右移动时，电路中灯泡亮度变亮的是(　　 )

A. (a)图 　B. (b)图　C. (c)图　 D. (d)图

图2

8. 关于电阻的大小，下列说法中正确的是(　　 )

A. 铜制成的导线，粗的一定比细的电阻小

B. 绝缘体不容易导电，是因为没有电阻

C. 导体中没有电流时，导体就没有电阻

D. 电阻是导体本身的一种性质，跟电压、电流均无关

7. 同种材料制成的甲、乙、丙三根电阻线，已知甲比乙长，但横截面积相等，丙比乙粗，但长度相等，则甲、乙、丙三根电阻线的电阻大小是(　　 )

A. 甲最大　B. 乙最大　C. 丙最大　D. 乙最小

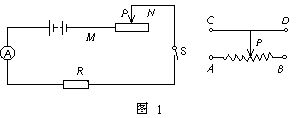

6. 如图1所示的电路，为了改变电路中的电流强度，可将M，N接到滑动变阻器的______、______两接线柱上。闭合开关后，当P向左滑动时，电路中的电流将______。当M，N接在滑动变阻器的A、D两接线柱上，P向右滑动时，电路中的电流将______；当P滑到______端时，电路中的电流最小。

5. 把阻值为9Ω且粗细均匀的电阻线等分成三段，每段电阻线的电阻为______Ω。若再把这三段电阻线的两端并合在一起，电阻为______Ω。

4. 滑动变阻器是靠改变电阻线的______来改变电阻的，从而改变______。
