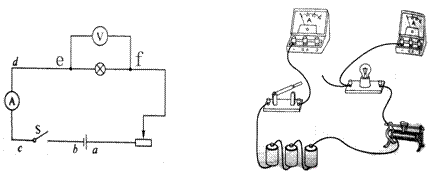

5．下图是测定小灯泡的功率实验的电路图，图中是连接不完整的实验,其中电源为三节新的干电池，灯泡的额定电压为3.8V，其灯丝的电阻约为10Ω，标有“10Ω1A“字样的活动变阻器，要求：

(1)对照电路图，用笔画线代替导线，将图中所示的实验电路中未连接部分连接好(注意两表量程的选择)

(2)　　　 当闭合电路的开关时，电路中可能出现的不正常现象(见下表)

请你参考下列选项，把表中空白部分补充完整(只要填取的选项代号)

A．　 电路中 e、f间断路

B．　 电路中e、f间短路

C．　 滑动变阻器连入电路中的电阻矿小

(3)为了测出小灯泡的额定功率，应调节的元件是＿＿＿＿，使电压表示数为＿＿＿＿＿V。如果此时的电流表的示数如图所示，则该灯泡的额定功率为＿＿＿＿W.

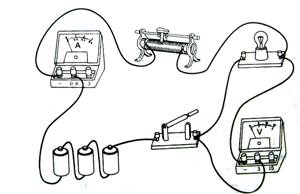

4.在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为所欲为3.8V，电阻丝为10Ω，图中是某同学为做这个实验连好的电路，请指出右图中存在的错误：

(1)　　　　　　　　　　　 ；

(2)　　　　　　　　　　　 ；

(3)　　　 　　　　　　　　　.

3．为了测额定电压为2.5W小灯泡的额定功率，采用如下图所示电路，请回答下列问题：

(1)　　　 闭合开关前，滑动变阻器的滑片P应置于＿＿＿＿(选填“左“或“右“)端。

(2)　　　 实验中使用的电流表有0－0.6A和0－3A两个量程，若小灯泡的额定功率估计为2W左右，连接电流表时应选＿＿＿＿＿量程。

(3)　　　 实验时，如发现电压表示数是2.1V，则就把滑片P向＿＿＿＿端移动。

(4)　　　 计算灯泡额定功率的公式＿＿＿

2．某同学在做完“测定小灯泡的电功率“的实验后(所用小灯泡的额定电压为2.5V)及时完实验报告。实验报告中，他设计了如下的表格。如该同学对实验现象的观察和数据的数据都正确，请你指出他所设计的表格中的错误是＿＿＿＿＿＿＿＿＿＿＿。

1． 课本中测电灯功率的实验中，实验原理是＿＿＿＿，用＿＿＿＿测出小灯泡两端的电压，用＿＿＿＿测出通过小灯泡的电流，然后根据公式算出相应的功率；要测小灯泡的额定功率，可以用＿＿＿＿＿＿调节灯泡两端的电压，使电压表的示数刚好为小灯泡的额定电压，读出此时的电流表的示数，就可以算出额定功率，此时灯泡＿＿＿＿(正常或不正常)发光。

5．从表中可以知道：此洗衣机的额定洗涤输入功率为350 W，额定脱水输入功率为220 W．其他有关功率的问题，你可以根据自己感兴趣的方面进行提问．

4．这道题是实践题，需要计时和计算，利用的计算公式和过程与第3题相同，你可以做一做，比比看．

2．我们不能判断谁的功率大．因为单从时间的大小来判断比较功率大小时，做功的多少必须为恒定量，而题目中并没有说甲、乙做相同的功，因此不能在只考虑时间因素的情况下，判断出谁的功率大．

第3题看似简单，但包含的内容却很多，你要先认真分析一下．

解：对电梯做功的拉力F，其大小与车厢连同乘客的总重G相同，即F=G，而题目中已知的是m=1.2 t，因此要先用G=mg求G和F的值，其次电梯通过的距离虽是一层至七层，但仔细想想，应该是6个层高，即s=6×3 m=18 m．

m=1.2t=1.2×10³ kg，

g=10 N/kg，

s=6×3 m=18 m，

t=10 s

F=G=mg=1.2×10³ kg×10 N/kg=1.2×10⁴ N

W=Fs=1.2×10⁴ N×18 m=2.16×10⁵ J

P==

=2.16×10⁴ W

电梯电动机的功率至少是2.16×10⁴ W．

1．我们规定拖拉机为1，耕牛为2．

解：P₁=25 kW，t₁=4 h

P₂=0.4 kW，W₁=W₂

由P=变形得：

t=，W=Pt

所以t₂=====250 h

所以耕牛用250 h才能完成．

在此题中，由于已知条件中的P₁、P₂的单位都为kW，虽然不是国际单位制，但由于二者相同，可不化作国际单位，而计算出的t₂的单位也应与t₁单位相同，为h．

2．坦克为什么能“健步如飞”？

坦克强大的攻击力是建立在它行动的灵活机动性上．看起来笨头笨脑的主战坦克，发动机的功率高达94.3×10⁴ W至110.25×10⁴ W，而且加速性能好，6 s内就能使静止的近50 t重的坦克，加速到32 km/h的速度．

坦克虽有轮子，而且有好几对，只是它的轮子起的是传动作用，真正在地面上跑的却是那几条围住全部轮子并随轮子一起转动的履带．

履带由一块块条状钢板连接而成．长而宽的履带增大了坦克与地面的接触面积，减小　了坦克对地面的压强，因此即使在松散泥泞、坑坑洼洼的道路上，它照样能以60 km/h~　 80 km/ h的速度“健步如飞”．

因为履带每一小块向外的一面，有凸起的铁棱，以增大摩擦力防止坦克后滑，因此在越过壕沟时，履带像搭在壕沟上的“便桥”，只要在履带搭上壕沟对岸以前，坦克的重心没有越过壕沟的边沿，坦克的头部就不会掉下沟里去；同样的道理，坦克过沟时，只要重心已越过壕沟的对岸，尾部也不会掉到沟里．

问题点拨
