14．如上图所示，用笔画线代替导线，将图中各元件连成电路。

要求：⑴电池串联使用；

⑵接通电路后小磁针静止于图示位置；

⑶变阻器滑片P向右移动时，蹄形电磁铁的磁性减弱。

13．小康同学想用压力传感器(当压力达到设定值时，它就接通电路)、电磁继电器，为大桥设计一个车辆超重的报警装置。当车超重时， 信号灯就发光。在上图中请你为他连接好电路。

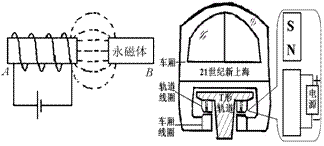

12．请根据图中通电螺线管的电流方向，标出螺线管的N、S极

11．图中一个通电螺线管T旁边有一个小磁针，其稳定指向如图所示。试在图中画出螺线管的绕线方向。

9．如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引。请在图中画出螺线管的绕线；当滑动变阻器的滑片P由左端滑动时，左端磁铁所受的摩擦力将　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ---------------------------------------------------------------------------------------------------------(　 )　　　　　　　　　　

A、变大　　　　 B、变小　　　　 C、不变　　　　　 D、无法判断

10．如图是王刚做“研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的上铁钉。

⑴在图中标出电磁铁A和B的N极。

⑵根据实验现象得到什么结论？____________________

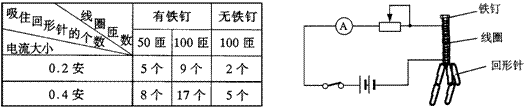

8．小明用自制的电磁铁来研究它的磁性与哪些因素有关。实验器材：两个相同大小的大铁钉、一些漆包线、开关、电源、滑动变阻器、一些回形针和电流表等。在实验中，用漆包线绕制横截面和紧密程度相同的三个线圈，其中两个线圈插入铁钉，另一个线圈内无铁钉。按如图电路进行实验，实验记录的数据如下表：

由以上实验表明，电磁铁的磁性强弱与哪些因素有关-----------------------------------(　 )　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

A、只与电磁铁线圈匝数有关

B、只与电磁铁线圈匝数、是否有铁钉有关

C、只与电磁铁线圈匝数、通过线圈的电流有关

D、与电磁铁线圈匝数、是否有铁钉、通过线圈的电流都有关

7．如图所示，若要使滑动变阻器的滑片P向右移动时，弹簧测力计的示数变小，则变阻器接入电路的方式可以是--------------------------------------(　 )　　　　　　　　　　

A、C接E，D接F　 　　　　　B、C接E，B接F

C、A接E，D接F　　 　　　　D、A接E，B接F

6．图是一种防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮于A，当水面上涨到到达警戒水位时---------------------------------------------------------------------------------------------------------(　 )

A、甲灯亮　　　　　

B、乙灯亮　　　　　

C、两灯都亮　　　　

D、两灯都不亮

5．如图所示，轻弹簧下悬挂一个条形磁铁，磁铁下方有一通电螺线管，如图所示，为使悬挂磁铁的轻弹簧伸得最长，下列措施正确的是---------------------------------------------(　 )

A、S2闭合　　　　　　　

B、滑片P向b移动

C、螺线管内插入铁芯　　　

D、把电源两极对调后，接入原电路

4．如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是-------------------------------------------------------------------------------------------------------(　 )

A、电流表的示数变小，电磁铁的磁性减弱　

B、电流表的示数变大，电磁铁的磁性增强

C、电流表的示数不变，电磁铁 的磁性减弱

D、电流表的示数减小，电磁铁的磁性增强
