5、如右图所示，闭合电路的一部分导体在磁极间运动，图中小圆圈表示导体的横截面，下面说法中正确的是(　　 )

A、图a的导线中没有感应电流

B、图b和图c的导线中电流方向相同

C、图b和图c的导线中电流方向相反

D、图a和图b的导线中电流方向相同

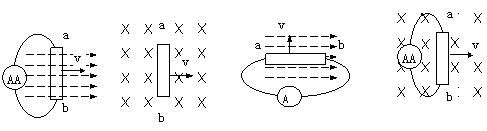

4、如下图所示，导线如箭头所示方向运动，试判断在这四种情况下中有感应电流产生的是(　 )

A　　　　　　　　 B　　　　　　　　 C　　　　　　　　　　 D

3、关于电磁感应现象，下列说法正确的是(　 )

A、导体在磁场中运动一定会产生感应电流

B、导体中感应电流的方向，只跟导体的运动方向有关

C、导体中感应电流的方向，只跟磁感线的方向有关

D、在电磁感应现象中，机械能转化为电能

2、关于电磁感应现象，下面叙述中正确的是(　　　 )

A、　 当闭合电路的一部分导体在磁场中运动时，就能产生感应电流

B、　 任何导体在磁场中运动都能产生感应电流

C、　 当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流

D、当闭合电路中的一部分导体在磁场中做切割磁感线运动时，就能产生感应电流

1、　 如右图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，

合上开关，让导体AB在磁场中左右运动，你会观察到________的指针发

生偏转，说明___电流产生。这种现象叫____________，在这种现象中

______能转化为_______能。

3、交流与合作

a、如果导体运动的方向与磁感线的夹角是锐角，导体中也能产生电流吗？

b. 如果导体不动，移动U形磁铁，导体中也能产生感应电流吗？

c. 导体在磁场中产生的电流大小至少与哪几个因素有关？

d. 电磁感应现象过程中能量是如何转化的？

自我检测

3、理解“产生感应电流的条件”还要注意三点(1)必须是导体正在做切割磁感线运动。如果某部分导体虽然做过切割磁感线运动，但现在处于静止状态，那么该电路中了不会有感应电流。

(2)必须是一部分导体做切割磁感线运动，如果闭合电路的全部都在磁场中做切割磁感线运动时，导体一般不会有感应电流产生。如右图所示，闭合电路abcd全部在垂直纸面的磁场中，以速度v向右运动，虽然导体在做切割磁感线运动，但ab和cd在磁场中所处的情况相同，且运动方向一致，

两边产生的感应电流互相抵消，闭合电路abcd中仍不会有感应电流。

(3)电路必须是闭合的，如果不闭合，即使是一部分导体做切割磁感线运动，也不会产生感应电流，只是在导体两端产生感应电压。

2、“做切割磁感线运动”还要注意两个方面：(1)所谓“切割磁感线”类似于切菜，垂直地切割或斜着切割都可以。这就是说，导体的运动方向一定与磁感线成一定的角度，而不是与磁感线平行，与磁感线平行无法切割，也不叫切割。(2)“切割磁感线运动”指的是导体与磁场的相对运动。磁场不运动，导体运动时，导体能切割磁感受线；导体不动，磁场运动，导体也能切割磁感受线，同样能产生感应电流。

2、你将怎样去验证，你的结论是什么？

a、怎样做能产生感应电流？

结论：________________________________________________。

b.　感应电流的方向与什么有关？

结论：________________________________________________。

c.　感应电流的大小可能与什么有关？

结论：________________________________________________。

　　　　　1、“闭合电路的一部分导体”，这句话包含两层意思：(1)导体所在的电路

应是一个通路，不能是一个断路。(2)要有“一部分导体”做切割磁感线运

动，不是“整个电路”去做切割磁感线运动。也就是说：切割磁感线的导体一定是闭合电路的一部分。

1、观察与猜想

a、摇动发电机小灯泡就发光，不摇动发电机小灯泡就不发光。

猜想：_________________________________________________。

b. 发电机转的快小灯泡就亮，发电机转的慢小灯泡就不太亮。

猜想：________________________________________________。

c. 你还有何观察和猜想？

我的观察：____________________________________________。

我的猜想：_____________________________________________。
