30.在“探究杠杆的平衡条件”实验中。
(1)、先调节杠杆两端平衡螺母使杠杆在水平位置平衡,你认为这样做的好处是 ;
(2)、杠杆调节平衡后,进行实验中,若杠杆左端偏高,则写出一种可以在杠杆的右侧采取的措施是: 。
图22

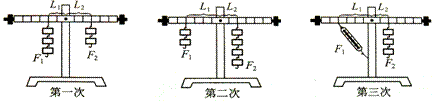

(3)、如图22所示,是小明同学三次实验的情景,实验时所用的每个钩码重0.5N,杠杆上每一格长5cm,部分实验数据已记录在下表中。
实验次数 |
动力F1/N |
动力臂L1/cm |
阻力F2/N |
阻力臂L2/cm |
1 |
1.5 |
10 |
1 |
15 |
2 |
1 |
20 |
△ |
10 |
请将表格中“△”的所代表的实验数据是 。

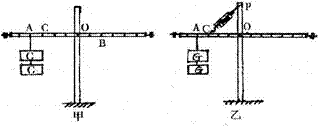

(4)、如图23-甲示,要使杠杆在水平位置平衡,必须在杠杆的B处挂适当钩码才可以。如果在C点改用弹簧测力计拉,也使杠杆在水平位置平衡,则弹簧测力计应竖直向________拉(选填:上、下或斜向下)。
(5)、如果如图23-乙示,把弹簧测力计斜拉,且拉环固定在支架上(P点),使杠杆在水平位置平衡时,弹簧测力计示数比步骤(4)中的_____(选填:大或小)。
图23 图24
29.根据图20所示电路,用笔画线作导线,将图21中实物连接起来使之完整,连线不要交叉,其中灯泡L1中的电流约0.1A。
图20 图21
28.小明一家三口,要设计一个“家庭决策表决器”。爸爸设计的是“一票通过器”,其原理是:3个并联的开关控制一盏灯的亮灭,只要一人赞成,闭合所负责的开关,灯就亮,灯亮表示提议决策通过。而小明设计的是“一票否决器”,只要家里有一人否决,断开所负责的开关,灯就不亮。现给你1只灯泡,2节干电池,3个开关,导线若干,请你在下面虚线框中画出小明 “一票否决器” 的设计电路图(设灯泡不会烧坏)。
|
图18
27.如图19示,是滑轮组示意图,用铅笔画线代表绳子,画出滑轮组上绳子最省力的绕法。
26.如图18示,是一侧带有书柜(其中以放满了书)的办公桌。现在用力把办公桌一端稍抬离地面,此时可以把办公桌等效成一个杠杆。请在图中用“O”标出这个“杠杆”的支点, 并画出这个最小的力F的方向和这个力的力臂L。

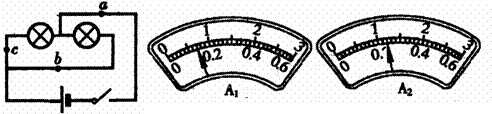

25.如图17所示的电路,电流表A1与A2 分别串联在a 与 c两个位置。开关闭合后,A1与A2的指针的位置如图所示,a位置实际的电流大小是 A.通过电路中b点的电流为 A.
图17
24.如图16示,开关S闭合后灯L1、L2均能发光,若电流表A1的示数为0.3A,A2的示数为800mA,则通过灯L1的电流为________mA,通过灯L2的电流为__________A.
23. 如图15示,要使L1和L2组成串联电路,应闭合的开关是 ;要使L1和L2组成并联,应闭合的开关是 ;若同时闭合开关 ,则会造成电源短路。
22.如图14-甲是用水来冷却热牛奶的示意图。
(1)图14-乙是记录牛奶、水的温度随时间变化的图像,图中表示热奶温度随时间变化的曲线应是 ;(选填:I或Ⅱ)
(2)图14-乙中A点的物理意义是 。
图15 图16
21.2007年10月24日我国“嫦娥一号”卫星发射升空。在运载火箭点火后,箭体逐渐离开地面的发射塔。在离开发射塔的阶段,箭体内“嫦娥一号”卫星的动能将 ,重力势能将 。(选填:变大、变小或保持不变)
