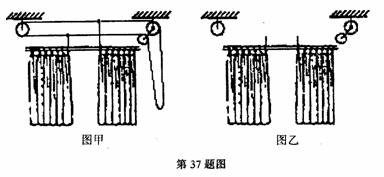

37．小奋同学利用定滑轮可以改变施力方向的特点，设计了如图甲所示的一种拉动窗帘的简易装置．在窗子的右侧拉动拉线，就可以实现窗帘的打开与闭合．

　　　 小锋同学看到小奋同学的设计后想，我家的落地窗很大，能不能将小奋同学的设计改进一下．使得人在窗子的两则都能通过拉动拉线，来实现窗帘的打开与闭台．经过和小奋的讨论研究．他们在图乙设计的基础上，又增加了三个定滑轮，实现了人在窗子的两侧都能通过拉动拉线，来打开或闭合窗帘，请在右图匦出他们的设计图．

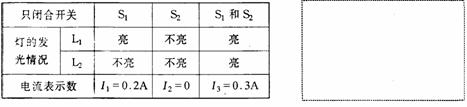

36．小明有一个电路盒．面板上有L₁、L₂灯各一只，两个开关S₁、S₂，一个电流表．在不打开盒子的情况下，他让小红探究盒内的电路结构．为此，小红做了如下实验：

　　 根据实验情况．请你在右上方的方框内画出盒内电路的电路图，并在图中标明电流表的正负接线柱．

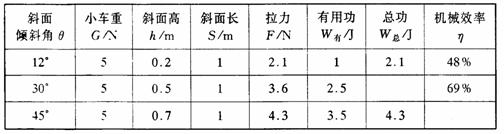

35．小芳同学设计了一个高度可调节的斜面来探究斜面的省力情况、斜面的机械效率与斜面的倾斜程度之间的关系，如图所示．她首先测出小车重，然后用弹簧测力计沿斜面拉动小车．调节斜面倾角的大小多次测量，得到下表所示的数据：

(1)请你替小芳在上表中的空格处填上适当的数据．　　　

(2)分析上表中的数据，可以得出的探究结论是：斜面倾

　　　　 斜角越大，　　　 　　　　　　　　　　　　　　．

(3)实验过程中拉力的方向应与斜面　　　　　　　　 ．

(4)苦想探究斜面奇勺机械效率与物重的关系，则要保持

　　　 　　　　不变，斜面的光滑程度不变，只改变　　　　　　　　 ．

34．如图所示，正在练习滑板的小明受到　　　　 的作用从高出滑下，他的　　　　 能

　　 逐渐在转化为　　　　 能．速度这来越大，到达最低点时由于　　　　 又滑向另一

　　 侧，如此反复，由于受到　　　　 小明每次到达的高度越来越低，最终将停留在坡底．

33．沪宁高速公路有一限速牌，细心的小明同学发现载重汽车的最大速度要小一点，请你给小明解释一下其中的原因：

　　　 答：因为载重汽车的　　　　 比较大，如果它的速度与其他汽车的速度相同，那么

　　 它的　　　 能也将较大，发生交通事故时造成的破坏也较大，因此它的速度要比其他

汽车小一些．

32．太湖度假区乘坐快艇是水上娱乐项目．为了保护环境，太湖度假区已改用乙醇汽油作为快艇的燃料．已知某快艇在水中匀速航行时所受的阻力f=1400N，若该快艇以72km／h匀速行驶46km．

　　 求：(1)发动机做的功；

　　　　 (2)发动机做功的功率；

　　　　 (3)若发动机的效率为25%．则耗油多少千克(乙醇汽油热值约为4．6×l0⁷J／kg)?

31．每到夏收季节，大量农作物秸秆在田间被随意焚烧，这不仅造成资源浪费、环境污染．而且极易引发火灾等．为解决这一问题．现已研制出利用秸秆生产的节能环保型燃料一一秆浆煤．若燃烧秆浆煤(热值为2.4×10⁷J／kg)．使50kg、20℃的水温度升高到80℃．求：

　 (1)水需要吸收的热量[水的比热4.2×10³J／(kg·℃)]．

　 (2)如果秆浆煤燃烧释放的热量有30%被水吸收，需要完全燃烧多少千克秆浆煤?

30．工人利用如图所示的滑轮组将400N的物体向上匀速提起2m所用的

拉力为200N，若不计绳重及摩擦，求：

(1)工人做的有用功?

(2)额外功是多少?

(3)此时的机械效率是多少?

29．以下是小明和小杰写的一份探究报告．

　　　 问题：并联电路中千路电流与各支路电流有什么关系?

　　　 猜想：干路中的电流等于各支路中妁电流之和．

　　　 设计实验：略

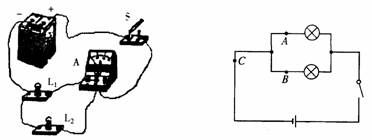

　　　 进行实验：小明连好了实物电路如图，测出了支路中的电流，准备拆除电路重新连接以备测干路中的电流，小杰灵机一动只变换了一根导线的一个线头就测出了干路中的电流，请在圈中商接用笔画线画出改动的导线(先在原导线上打“×”，再更改接法)．

实验结束，小明和小杰记录A、B、C各点的电流值如下表所示

　　 (1)小明的结论是　　　 (填“正确”或“不正确”)．

(2)请你分析说明小明同学这一实验方案中的不足：

　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　．四、计算题(第30、32题，各6分，第31题4分，共16分)(要有必要的文字说明和公式

代入)

28．某同学在做“测滑轮组机械效率”的实验中．用图甲所示的装置匀速提起重物，

并做了如下实验记录：

(1)如果你对该同学的实验记录进行有黄务忻，就会发现他的实验

　　　 结果是违背物理规律的，其表现在于：

　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　．

(2)结合图乙住会发现导致实验结果违背物理规律的原因．其原因

是　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

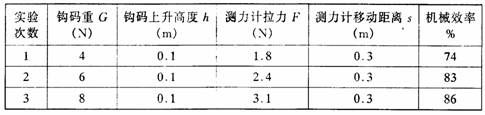

(3)该同学纠正了错误继续进行实验得到下列一组数据：

　　　 在实验误差允许的范围内，请你帮助缝打析一下实验数据：

　　　 得出结论：
