20．某同学欲测量一只额定电压为2.5V的小灯泡正常工作时的电阻，请你与他一起边实验边思考，并回答下列问题。

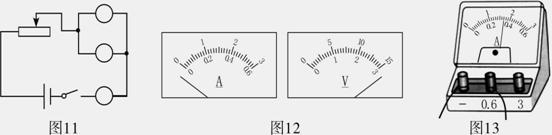

(1)图11是即将完成的该实验的电路图。请在图中三个“○”内正确填入“灯泡”、“电流表”和“电压表”的电路符号，完成该电路图。

(2)按电路图连接完电路，闭合开关快速试触的瞬间，电流表和电压表出现了如图12所示情况，经检查，所有仪器、元件均完好。请分析出现以上现象的可能原因(两表各写一条)。

①电流表：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②电压表：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

(3)问题解决后，再次接通电路，为使小灯泡能正常发光，应调节滑动变阻器使电压表示数为　　　　 V。小灯泡正常发光时，电流表的示数如图13所示，则流过小灯泡的电流为　　　　 A，该灯泡正常工作时的电阻是　　　 Ω。

19．研究“凸透镜成像规律”时，将凸透境正对着太在阳，距透镜15cm的光屏上得到一个最小、最亮的光斑，则透该凸镜的焦距为_____________cm。实验中，将点燃的蜡烛先后放在a、b、c、d、e、k点，如图所示，则当蜡烛在_________点时在屏上得到的清晰的像最大。

18．如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F₂，O为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力F_l的示意图，并作出F_l和F₂的力臂l₁和l₂。

17．螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

16．电子式电能表已开始走进千家万户，图8所示为某电子式电能表的表盘(局部)。

(1)请解释表盘上“220V”、“10A”和“50Hz”字样的物理意义。

(2)使用该电能表的电路最多可让几只“PZ220－100”的灯泡同时正常发光？

(3)表盘上“imp／kW·h”是电子式电能表的一个重要参数“脉冲输出”的单位，其数值表示用电1 kW·h表盘上耗电指示灯闪烁的次数。若某用电器单独接在该电能表上，用电器正常工作5min，指示灯闪烁了160次，则5min内该用电器消耗的电能为多少？该用电器的额定功率是多大？

15．小晨同学注意到新闻经常说国际原油价格涨至多少多少美元一桶，又说我国进口每吨原油提高多少元。他不知道原油的单位“桶”和质量常用单位“吨”之间有什么关系。他设法获得原油样品若干，将密度为0.6×10³kg／m³、体积为100cm³的木块放入原油中，木块漂浮在油面上，有的体积露出油面。 求：(1)木块受到的浮力。

(2)若每桶油的体积为m³，1吨原油等于多少桶？

14．下列关于科学方法的说法，错误的是

A、用带箭头的直线来表示光的传播路线，这是模型法

B、将材料按导电性能分为导体、半导体、绝缘体，这是分类法

C、根据电能转化为机械能，想到机械能转化为电能，这是逆向思考法

D、制作滑动变阻器时，发现导线太长而采取缠绕的方式，这是等效法

三 计算与简答(第15题4分，第16题6分，共10分；计算要求写出主要的计算公式和必要的文字说明，简答要求表述简洁准确)　

13．在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了

A．减小摩擦　 　　　　　　　　　　B．使每组数据更准确

C．多次测量取平均值减小误差　　 D．获取多组实验数据归纳出物理规律

12．关于汽车的下列说法正确的是

　 A．汽车轮胎与地面间的摩擦总是有害的

　 B．紧急刹车时，摩擦力的主要作用是改变轮胎的形状

　 C．汽车沿直线匀速上坡时，受到平衡力的作用　 D．废旧轮胎没有回收价值可以直接烧掉

11．超导体有着十分诱人的应用前景，假如科学家研制出了常温下的超导体，你认为将它用来做下面那种产品最为合适

A．输电导线　　　　　　　　　　　　　 B．熔断器内的保险丝

C．白炽灯的灯丝　　　　　　　　　　　 D．测电笔内的高电阻
