15．某电热器的工作原理如图所示，它有加热和保温两个工作状

态。电源两端电压不变，电阻丝R₁=3R₂。当开关S₁接b点，S₂断开时，　　　 (第14题图)

电路的总功率为P₁；当开关S₁接a点，S₂闭合时，电路的总功率为P₂，则(　　 )　　　　　　　　　　　　　　　　　

A． S₁接b点，S₂断开时为加热状态，P₁∶P₂＝3∶1

B． S₁接b点，S₂断开时为保温状态，P₁∶P₂＝3∶16

　　 C． S₁接a点，S₂闭合时为加热状态，P₁∶P₂＝1∶3　　　　 　　　　　　　　　　

D． S₁接a点，S₂闭合时为保温状态，P₁∶P₂＝16∶3　　　　　　 (第15题图)

12．投影机的光源是强光灯泡，发光时必须用风扇给它降温。现想设计投影仪的电路，要求带动风扇的电动机选启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光。图中符合设计要求的是　 (　 )

A　　　　　　　　　　 B　　　　　　　　 C　　　　　　　　 D

　13．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是　 ( 　　　)　

　　 A．将电源两极对调，再次测量a、b、c三处的电流

　　 B．改变开关S的位置，再次测量a、b、c三处的电流

　　 C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流　　　 (第13题图)

D．换用不同规格的灯泡，再次测量a、b、c三处的电流

　 14．在右图所示电路中，电源电压一定。当开关S由断开到闭合时，下列说法正确的是

　　 A．灯泡消耗的功率变小　　　 B．电路的总电阻变小

　　 C．电压表的示数变小　　　　 D．电流表的示数不变

11.家庭电路中的电灯比往常的同一时间显得暗一些，观察电能表的表盘转得很快，这种情况说明电路中发生的现象可能是下列四种原因中的哪一种?(　　　 )

　　 A.电源电压供电不足　　　　　　　 B.火线和零线发生短路

C.有人接人大功率用电器　　　　　 D.零线在某处形成开路

10.安装家庭电路时，下列做法中不正确的是(　　　 )

A.插座应该与其他用电器并联　　　　 B.开关应该与被控制的用电器串联

　　 C.闸刀开关应接在电能表之前　　　　 D.开关应接在火线和用电器之间

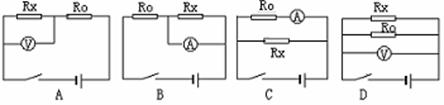

9．在如下图所示的四个电路中，已知R₀的电阻值和电源电压U，能跟据已知条件和电流表或电压表的示数求出未知电阻R_x值的是 (　　　 )　　　　　　　　　　　　　　　　　　　

8．右图电路中，电源电压保持不变。闭合电键S，电路正常工作。

过了-会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断

中正确的是　　 (　 )　　　　　　　　　　　　　　　　　　　　　　　 (第8题图)

A　 电阻R一定断路。　 　　B　 灯L可能变亮

C　灯L的亮度可能不变。　 D 电阻R一定短路。

7．右图电路中，当开关S闭合，甲、乙两表是电压表时，示数之比　　 (第7题图)

　 U_甲∶U_乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I_甲∶I_乙为　 (　 　)

A. 　2∶1 　　　B. 1∶3　 　　C. 2∶3　 　　　D. 3∶1

6．把阻值分别为4、6的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A；如果将它们并联在同一电源上，则干路中的电流为：( 　　)

A．5A　　　　 B．3A　　　　 C．4A　　　　 D．2A

5．关于电流跟电压和电阻的关系，下列说法正确的是(　　　 )·

　 A.电阻越大，电流越小;电压越大，电流越大

　 B.在电压不变的情况下，导体中的电流越大，导体的电阻越小

　 C.在电阻一定的情况下，导体中的电流越大，导体两端电压越大　　　 (第4题图)

　 D.在电压一定的情况下，导体电阻越小，电流就越大

4．在如图所示的电路中，为使灯L₁与L₂并联，应　 (　　　 )　

A.闭合开关S₁、S₂，断开S₃　　　 B.闭合开关S₁、S₃，断开S₂　　　　 (第3题图)

C.闭合开关S₂、S₃，断开S₁ D.同时闭合开关S₁、S₂、S₃
