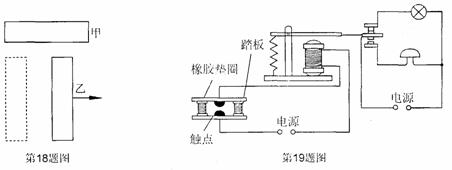

19．如图所示是王强同学在研究性学习的活动中为某仓库设计的一种防盗报警器，其踏板放存仓库的门口，电铃利电灯放在值班室内，观察电路可知，这个报警器的工作情况是：有人踩踏板时，　　　　 ，无人踩踏板时，　　　　　 ．

18．由甲、乙两根外形、颜色都相同的钢棒，两端没有任何标记，其中至少有一根是永磁体．现将甲水平放置，手握乙从甲的一端移向另一端，如图所示，若移动过程中手感到受力均匀，则可以肯定：甲是　　 　　　，乙是　　　　　 ．

17．丹麦科学家　　　　　 首先通过实验发现了电流周围空间存在磁场．

16．我市实行“分时电费”的计费制度，计费方法如表中所示，这

样既可以减轻高峰时段电网压力，又能节省用户的电费支出，小

　 明家中的电热水器上标有“220V2000W”字样，则改电热水器

　 正常工作时的功率为　　　　 W．若该电热水器每天正常工作

　 1 h，将它的工作时间从高峰时段移至低峰时段，则小明家每月

　 (按30天计)可节省电费　　　　　 元．

15．电子式电能表已开始走进千家万户，如图是某电子式电能表

　 的表盘(局部)，则该表允许通过的最大电流为　　　 A，使用

　 该表的电路最多让　　　　 只“PZ220-100”的白炽灯同时

　 正常发光，若某用电器单独接在该电能表上，一段时间内指示

　 灯闪烁了160次，则该用电器消耗的电能为　　　　 J．

l3．如图所示是某地的等高线地形图，由图，如你想攀登　

　 B高地，有CB、DB两条登山路线，其中坡度较徒的

　 是　　　　 路线：当你分别在A、B两处时，你的重力

　 势能在　　　　 (选填字母)处更大．

14．一节干电池的电压为　　　 V，不高于　　　 V的电压才是安全电压．

12．如图所示为一个固体被均匀加热熔化时的温度一时间图像，

　　 则下列说法中正确的是

　　 A．此固体的内能不变

　　 B．此固体是晶体

　　 C．在熔化过程中该物质的比热容变大了

　　 D．在熔化过程中该物质的比热容变小了

第Ⅱ卷(非选择题，共76分)

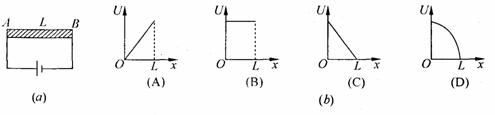

11．如图(a)所示的电路中，AB为粗细均匀的长为L的电阻线，以AB上的各点对B点的电压U为纵坐标，各点离B点的距离为x为横坐标，则U随x变化的图线为图(b)中的

10．在光滑的玻璃棒上套有两个可自由移动的螺线管A和B，

　 如图所示，当开关S闭合时，A、B两螺线管将

　 A．向左右分开　　　　 B．向中间靠拢

　 C．静止不动　　　　　 D．先向左右分开，后向中间靠拢

9．下列电器中，根据电磁感应原理制成的是　

　 A．电磁继电器　　　　 B．发电机　　　 C．电热器　　　 D．电吹风
