30、小明用如右图所示的电路，探究该电源暗箱(图中虚线框所示)中电阻R₀的阻值：

　 (1)开关闭合前，滑动变阻器的滑片应置于_______端(选填“a”或“b”)；

　 (2)当电压表的示数为10V的时候，电流表的示数为4A，则此时滑动变阻器连入电路中的电阻R=________Ω，其消耗的功率P=___________W；

　 (3)根据实验所测得的数据，小明在方格纸上画出了滑动变阻器消耗的功率P随其连入电路中电阻R的变化曲线，由图可知；当滑动变阻器消耗的功率P最大时，电路中电流为_______A，电源暗箱中的电阻R₀为_________Ω。

29、小明在进行“测量小灯泡的功率”的实验时，实验台上给提供的器材有：6V蓄电池、电流表(0~0.6A　 0~3A)、电压表(0~3V　 0~15V)、滑动变阻器(50Ω　 1.5A)、额定电压为2.5V的小电灯(正常发光时的电阻约为7Ω)、开关各一个，导线若干。

　 (1)小明在实验中电流表应该选择_________的量程，电压表应该选择________的量程；

　 (2)他连接的实物电路如右图所示，请你在虚线框内画出该电路图；

　 (3)闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的__________和_______(填写序号)

A．小电灯短路　　　　　　　　 B．小电灯的灯丝断了　

C．小电灯的灯座接触不良

D．电压表的正、负接线柱反接　　 E．变阻器滑片放在了最小阻值处

　 (4)排除故障后，调节滑动变阻器测得如表中所示的三组数据，则小电灯的额定功率为______W；

　 (5)小明发现，由表中数据计算可知：小电灯亮度不同时灯丝电阻不相等，你认为造成这种结果的原因是___________________

　　　　 ________________________________________________________。

28．如右图所示是“探究导体在磁场中运动时产生感应电流的条件”实验装置，闭合开关，铜棒AB、电流表、开关组成闭合电路。

　 (1)要使电流表指针发生偏转，选择一种可行的操作：________________________________；

　 (2)使铜棒AB上下运动，电流表指针能否发生偏转？________________________________；

　 (3)要使电流表指针偏转方向发生改变，可采取两种方法：

方法一：____________________________；方法二：____________________________；

　 (4)感应电流的大小除了与铜棒运动速度有关以外，还和________________________有关。

27．在验证杠杆平衡条件时，某实验小组得到了如右图所示的杠杆平衡状态，已知每个钩码的质量均相等：

　 (1)已知钩码所挂位置不动，将左边的钩码拿掉一个，为使杠杆仍然保持平衡，右边的钩码拿掉________个；

　 (2)由此，总结出杠杆的平衡条件为_________________________。

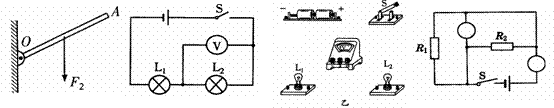

26．在下图所示电路中的○内填上适当的电表符号，使电阻R₁与R₂并联。

　　　 第24题图　　　　　　　　　　 第25题图　　　　　　　　　　　 第26题图

25．请根据图所示的电路图连接图乙的实物电路。

24．在下图中画出使杠杆OA平衡时的最小动力F₁的方向和阻力F₂的力臂L₂。

23、在汽油机的压缩冲程中，汽缸内气体温度升高，这是通过__________的方式使汽缸内气体内能发生改变；把饮料放进冰箱，饮料温度降低，这是通过___________的方式使饮料的内能发生改变。

22、如右图甲所示，在安装直流电动机模型的实验中，要改变线圈的转动方向，除了改变磁场方向外，可以采用的方法是_______________________；完成以上实验后，取下电源换接上小灯泡，在模型的转轴上绕上细线，如右图乙所示，然后快速拉动细线，使线圈转动起来，结果小灯泡发光，此时模型就相当于_________________。
