25．图13为小李同学在某次测量中连接的实物图，请根据该实物图画出电路图.

24．核桃是我国的传统保健食品，可是核桃外壳坚硬，要打

开它不是一件容易的事。为了让人们能够方便食用，有

人设计了如图l2所示的核桃钳。请在图12中画出用核桃

钳打开核桃时，钳受到的动力F₁和阻力F₂的力臂。

23．图11分别是两个灯泡L₁、L₂的U-I图象。由这两条曲线可知，当电压为100V时，L₁的实际功率为_______W，　 L₁的电阻_______L₂的电阻　 (填“大于”或“小于”“等于”)，U-I图象为曲线的原因是　 　　　　　　　　　　　。

22．据报道：近几年有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将______ (选填“减小”“增大”或“不变”)，在该接触处就会产生局部过热升温，接触处的电阻又将随着温度的升高而　 　　　(选填“减小”“增大"或“不变”)，……从而形成电热的逐步积累和恶性循环，以致引发火灾．

21．小明设计了如图10所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其　　 中R’是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表。当金属片受到的压力增大时，变阻器接入电路中的阻值________，压力表示数_______(选填“变大"、“变小”或“不变”)。

20．在家庭电路中，　 　　　　表是用来测量用户消耗的电能。一只标有“220V 40W”字样的白炽灯正常工作10h，消耗的电能为　 　　　kW·h。

19．仔细观察图9中的器材，你可以把它们分成两类：其中一类是开关，它在电路中的作用　　 是_______________________，　 另一类是____________________，　 它是将_______能转化为其它形式的能。

18．小华把蚊香片放到电热驱蚊器的发热板上，蚊香片的温度升高。这是通过___________

的途径改变蚊香片的内能的；通电一段时间后，整个房间里都能闻到蚊香片的气味，这一现象说明了 　　　　　　　　　　　　　　。

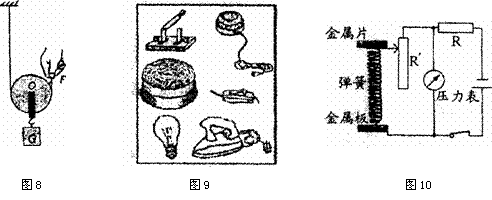

17．图8中，物体G的重为16N，手拉绳的力为10N。若物体被匀速拉动提高20cm时，拉力所做的功是________J，动滑轮的机械效率为___________ (不考虑摩擦)。若想增大动滑轮的机械效率，可采用的方法是___________________________。(答一种即可)

16．图7为电工常用的钢丝钳，它的设计和使用应用了很多物理

　 知识。其中，钳把包了一层胶皮是为了_________________

______，钳子的刀口做得比较薄是为了　　 　　　　　　，

钳把做的比钳口长是为了　 　　　　　　　　。
