1．赵强同学学了物理后，养成了观察生活的好习惯，他发现好多药瓶瓶盖的侧面都做有密集的竖条纹，如右图所示，其目的是为了(　　 )

A．坚固耐用

B．增大粗糙程度，从而增大摩擦，便于旋开和旋紧

C．便于运输

D．节约材料

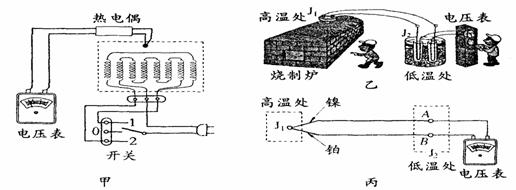

32．图甲是一种小型电热式烧制炉的电路示意图，其加热元件由八段相同的电阻丝组成，每段电阻丝的阻值均为4Ω。烧制炉设有高温、低温两档，通过开关实现两档的转换。用热电偶式温度计对炉内温度进行监测，图32乙是监测炉内温度的工作示意图。

(1)这样的热电偶实际上是一个电源，它的电能是由什么形式的能转化而来的？

(2分)

(2)已知铂、镍热电偶式温度计热、冷两点间的温度差为100℃时，产生的电压为1.5mV。那么当冷点温度为20℃、电压表的示数为12mV时，炉内对应的温度是多少？(2分)

(3)若烧制炉使用的电源电压为220V，则该烧制炉高温档的电功率是多少？(2分)

31．某兴趣小组利用图甲所示电路进行如下的实验研究.

(1)闭合S₁，断开S₂，调节电源电压，得到上表中三组数据．请根据表中的数据，计算电阻R的阻值．(计算结果保留1位小数)(2分)

(2)断开S₁，闭合S₂，调节电源电压进行有关测量. 根据记录的灯泡L的电压和电流的数据绘制成电压和电流的关系图像(如图乙).根据图像，当电压表示数为0.5V时， 50s时间内，灯泡L消耗了多少电能？

(3)同时闭合S₁和S₂，调节电源电压，当灯泡L的功率为1W时，R与R_L的总功率是多大？(3分)

30．如图所示，灯L₁标有“6V　 3W”，灯L₂标有“12V　 4W”，将开关闭合后L₁恰好能够正常发光。(不考虑温度对电阻的影响)求：

(1)电压表的示数(1分)

(2)电流表A₂的示数(2分)

(3)灯L₂的实际功率和L₂通电1min产生的热量。(3分)

29、小明同学在家用电炉烧水时发现，电炉丝热得发红，而连接电炉的导线却一点也不热，这是为什么？(3分)

28．(6分)电阻是导体本身的一种属性，它的大小决定于导体的材料、长度、横截面积。实验证明：在温度不变时，导体的电阻跟它的长度成正比，跟它的横截面积成反比。长1m、横截面积为1mm²的导线的电阻值叫做材料的电阻率。如果用R表示导线的电阻，l表示导线的长度，S表示导线的横截面积，ρ表示导线的电阻率，则ρ＝____________。

(1)下表列出了一些材料在20℃时的电阻率。如果小红家里要安装输电线，综合考虑各种因素，选用___________材料更合适。

(2)滑动变阻器的电阻线是用镍铬合金制作，若用横截面积为0.5mm²的镍铬合金线制作一个最大电阻值为50Ω的滑动变阻器，需要的镍铬合金线的长度为_____________.

27．(5分)小明学过安全用电知识后，想自制一只台灯，他选购了一只标号是“36V 36W”的灯泡，回到家后在着手安装时，突然想起家中的插座提供的电压是220V，于是他在包装盒内寻找说明书，但没有找到，却发现了一只配件.

(1)小明想知道配件的作用及有关它的性能参数(如额定功率、额定电流、电阻等)，于是设计了如图所示的电路图和记录数据的表格，请你根据电路图帮助他把实物图连接完整。

(2)小明在正确连接完电路后，将测得的实验数据记录在右侧表格中，根据实验数据能够知道配件的性能参数是

　　　　　　　 　　　　　(只要求写出一个参数及其数值).

(3)小明用“36V 36W”的灯泡和配件制成了一只台灯，请你在虚线框内画出这只台灯的电路图，并说明配件在电路中所起的主要作用是什么

答：　　　　　　　　　　　　　　　　　　　　　　　　　　 .

(4)你认为小明自制的台灯合理吗？(请简述理由)　　　　　 　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　。

26．(6分)如图所示，A是螺线管内的铁芯，B是悬挂在弹簧下的铁块，S是转换开关，不直接接触铁和弹簧，要使弹簧的长度变短，可采用的方法有：(1)　　　　　　 ；(2)　　　　　　　　 ；　 (3)　　　　　　　　 。

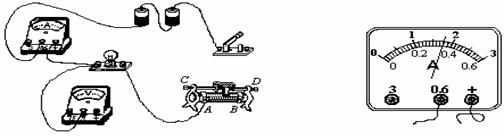

25．(7分)小王同学在做“测定小灯泡额定功率”的实验时，电源电压为3V，小灯泡的额定电压为2.5V，如图为小王同学已连接的部分电路。

(1)所连电路有两根导线还未连接好，请你帮他完成电路的连接(其它导线不得改动)；

(2)小王同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有示数且为3V，电流表示数为0，则产生这个故障的原因可能是_____________________；

(3)实验中小王依次测出三组数据，并记录在下表中，若第一次实验时电流表的示数如图所示，请将此示数读出并填入表中，填入表中的数据是_________A；

(4)小灯泡的额定功率是__________W；

(5)实验中小王是向_________(选填“左”或“右”)移动滑动变阻器的滑片；

(6)小灯泡的亮度与电压的关系是：　　　　　　　　　　　　 ；

(7)根据上表中的数据、现象，你还能总结的结论是：　　　　　 _____________________________。

24．在右图中标出通过电螺线管的电流方向，磁极和磁感线。
