26.如图17所示是林鑫同学到某市的一张出租车专用发票的部分数据。
(1)由此可知该车的平均速度约为多少?
(2)此市出租车起步路程为3km(不足3km的按3km计算),则此出租车的起步价为多少?(起步价为3km以内所收的车费)

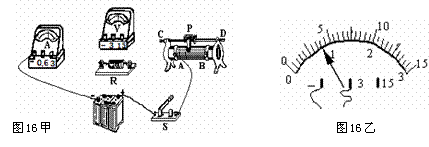

25.如图16所示,是利用电压表和电流表测量电阻器R的电阻值的实验装置。
⑴请用笔划线代替导线把图16甲所示的实物图连接完整,要求电流表、电压表均接小量程.
⑵图16乙是某一次测量时电压表的数据,则此时电压表的读数是 ,如果此时电流表的读数是0.16A,则电阻R是 Ω.
24.分别设计两个电学小实验,辨别外观相同的一节新干电池和一节废旧干电池。
方法一:
方法二:
23. 为了研究滑动摩擦力的大小跟哪些因素有关,小明同学在老师的指导下做了一系列实验. 以下是部分实验步骤(实验过程中保持长木板水平且固定).
第一次:把木块平放在长木板上,用弹簧测力计水平拉动木块,使木块做匀速直线运动(如图15甲),读出弹簧测力计的示数,并记入下表中;
第二次:把木块侧放在长木板上,用同样的方法拉木块(如图15乙),记下相应的示数;
第三次:把两块相同木块叠在一起平放在长木板上,再用同样方法拉木块(如图15丙),记下相应的示数.
实验次数 |
木块对木板的压力/N |
弹簧测力计的示数/N |
滑动摩擦力/N |
1 |
|
4.0 |
|
2 |
|
4.0 |
|
3 |
|
8.0 |
|
(1)若已知每个木块的质量为2kg,请你帮助小明填全表格内的数据;
(2)比较____________两次实验数据,可以发现滑动摩擦力的大小与接触面积的大小无关;
(3)比较1、3两次实验数据,可以初步得出的结论是: _______ .

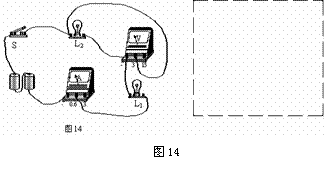

22.按图14的电路连接在右边方框中画出相应的电路图。
21.作图:
(1)如图11所示,一质量为0.5kg的小球在光滑的水平面上做匀速直线运动,试用力的示意图表示此球所受的各个力.
(2)试在图12中画出此杠杆的动力臂和阻力臂.
(3)如图13所示,某同学想利用图示滑轮组提升重为300N的重物,若他所用绳的最大承受力为140N,请在图上画出你的绕绳方法.
20.几位同学用一个弹簧拉力器来比试臂力,如图10所示,大家都不甘示弱, 结果每个人都能把手臂撑直,则此时 [ ]
A. 臂力大的人所用的拉力大 B. 每个人所用的拉力一样大
C. 体重大的人所用的拉力大 D. 手臂长的人所用的拉力大
19.如图9所示,小胡遛狗时,用力拉住拴狗的绳子,正僵持不动。 如果绳子重力不计,下列说法肯定错误的是 [ ]
A.小胡所受的合力为零
B.小胡拉绳子的力与狗拉绳子的力是一对平衡力
C.小胡一定是受到非平衡力的作用
D.小胡的运动状态是不变的
18.“神舟五号”飞船成功完成了第一次载人飞行,实现了中国人的航天梦想。飞船绕地球飞行时,如果在舱内进行下列实验,其中不能完成的是 [ ]
A.用天平测矿石的质量 B.用显微镜观察洋葱表皮
C.用温度计测温度计 D.用弹簧测力计测拉力的大小
17.无论是盛夏还是严冬,在装有空调的汽车玻璃窗上,常常有小水珠附着在上面,则[ ]
A.小水珠总是附着在玻璃的内表面
B.小水珠总是附着在玻璃的外表面
C.夏天和冬天小水珠分别附着在玻璃的外表面和内表面
D.夏天和冬天小水珠分别附着在玻璃的内表面和外表面
