5、用温度计测量水的温度：下列操作步骤正确的排序为：　　　　　　　　　 (2分)

A．取出温度计　 　　　　　　　　　　B.估测被测水的温度　　

C.让温度计的玻璃泡全部浸入水中　 　　D.读出温度计的示数　　

E.选取适当的温度计　 　　　　　　　　F.让温度计与水接触一定时间

4、如图，是研究凸透镜成像时的位置放置简图，其中 F点是凸透镜的焦点，小明将物体分别放在图中a、b、c、d、e点进行五次实验，从而得到了有关规律，现请你帮他填写完整：(6分)

(1) 在五次实验中物体放在　　　　　 　点时光屏上得的像最大；

(2) 当像和物体在同侧时，物体放在图中的　　　　　 点：

(3) 物体从b点沿主轴移到d点，物体的像将变　　　　　 (填“大”或“小“)； (4) 当物体放在a点时，遮去凸透镜的上面一半，则物体像的大小将　　　　　　　　　　　　　　 　

(选填“变大”、“不变”或“变小”)；

(5) 若某次实验在光屏上出现一个缩小的像时，测得光屏到凸透镜的距离为　 30cm．则当物体距离凸透镜20cm时，下列哪一项是正确的　　　　　 ．

　　　　 A．光屏上一定会出现一个放大的像　　 B．光屏上可能不会出现像

C．光屏上可能会出现一个缩小的像　　 D．都有可能

(6)如果某次实验点燃蜡烛后，无论怎样移动光屏，光屏上始终不能出现蜡烛火焰的像，你认为产生这种现象的原因可能是什么？(写出一条即可)

　　　　 ______________________________________________________________.

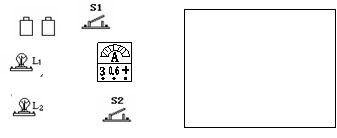

3、将所示的实物图连接成电路，并在右边的方框内画出对应的电路图。要求两盏灯并联，电流表只测量L₁的电流(用小量程)，开关S₁控制两个灯泡，开关S₂只控制灯L₂．(连线不能相交)(4分)

2、用如图所示的实验装置给两杯水加热，观察其中温度计示数不变的那一个，它的读数是　　　　 ，该实验说明了什么？(2分)

1、(1)在图中，入射光线平行于凸透镜的主轴，画出经凸透镜 折射后的光线。(2分)

(2)如图所示，SA表示从空气斜射向水面的一束光线，在图中画出这束光线从空气射入水中的折射光线(大致方向)。(2分)

中国古代对电现象的认识

我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在3000多年以前的殷商时期，甲骨文中就有了“雷”、“电”的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的“电”字。

《淮南子坠形训》认为“阴阳相博为雷，激扬为电”。明代刘基说得更为明确：“雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”。

我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用。《南齐书》中有对雷击的详细的记述：“雷震公稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也。”

在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”。

⑴“阴阳相博为雷，激扬为电”中的“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气摩擦使__________发生转移，这种现象叫_____________________。

⑵“电火烧塔下佛面”是因为佛面的金属膜属于_________，强大的放电电流通过佛面的金属膜，金属被熔化。“而窗户不异也”是因为窗户为木制，木头属于___________，所以仍保持原样。

⑶请用学过的知识解释：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声。”

小刚家里有一支没有标刻度的水银温度计，由于没有刻度，所以不能直接用来测量物质的温度。小刚经过努力思考，终于想出了一个办法，解决了这个问题。他的做法是：

⑴首先把它放在冰水混合物中，测得水银柱的长度为4.0cm；

⑵然后放在沸水中(设外界为一标准大气压)，测得水银柱的长度为23..0cm；

⑶最后放在一杯温水中，测得水银柱的长度为11.5cm。请问这杯温水的温度为多少？

2．[探究名称]探究并联电路中电流的关系

[提出问题]如图9所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？

[设计实验与进行实验]

⑴按图所示连接电路

⑵把电流表分别接入电路中的A、B、C处，测出它们的电流，填入下表：

⑶为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤。

方法一：改变电池个数

方法二：更换其中一条支路的灯泡(规格不同)

[分析与论证]

⑴在连接电路时，开关必须___________；

⑵上面设计的表格中存在的不足之处是_________________________________；

⑶表格补充完整后，通过对上面数据的分析，后面两次实验是采用进行的，可以得出结论：并联电路干路中的电流等于_________________________________。

1．在“探究凸透镜成像的规律“实验中：

⑴实验时，蜡烛越烧越短，你将看到光屏上烛焰的像向_________(填“上”或“下”)移动。

⑵如图8所示，在光屏中央出现了清晰的烛焰的像，根据这个成像的特点可制成___________机。

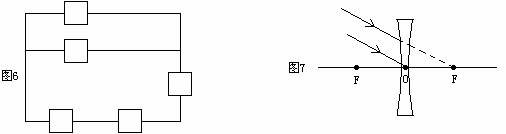

2．完成图7中的光路。
