18．根据图12中的入射光线，在图中标出反射光线，并标示反射角的大小．

17．根据光线通过透镜后的方向，在图11中乙方框内画出适当的光学元件．

16．表中记录了几种物质中的声速..一些介质中的声速v/ (m·s^-1)

请对上数据进行分析，找出两个关于声音传播规律的信息：

(1)同种介质传播声音，声音速度的大小跟介质的　　　　　　　　 有关；

(2)　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　．

15. (1)手电筒闭合开关后不发光，写出灯泡不亮的两种可能原因．

① 在电路某处可能发生的情景是：____________________________________________；

② 在电源处可能发生的情景是：____________________________________________．

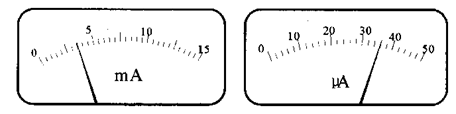

　(2) 下图10中两个电流表的刻度盘也许是你没有见过的，但只要仔细观察．或许你就能够读出它的示数．请您尝试一下：左边电流表的示数为 　　　　　；右边电流表的示数为 　　　　　. 　

图10

14．(1)图8所示是某种物质熔化时温度随时间变化的图像，

由图像可判断出这种物质是_________(填“晶体”或“非晶体”)，

这种物质的熔点是__________，从刚刚开始熔化到完全熔化大约持

续的时间为___________．

(2) 小明根据图9所示的甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，得到：

① 图甲中a处电流0.18A，b处电流0.18A，则c处的电流为：_________；

② 图乙中a处电流0.22A，b处电流0.22A，则c处的电流为：_________．

13．视觉的产生是一个很复杂的过程，在眼球内部，各种器官

和组织组成了眼球的折光系统，整个折光系统相当于一个__________镜．

若来自远方物体的光经眼球折光系统折射后成像情况(如图7示)，

根据该图，这个人患了__________(近视、远视)症，可配戴装有__________镜的眼镜加以矫正．

12. 光明是人们祈求的，但有时光也会损害人的视觉和身心健康，成为光污染．下列现象中

会造成光污染的是　　 　

　 　A．汽车车窗玻璃上贴防晒膜B．城市建筑大面积安装玻璃幕墙

　 　C．晚上学习时用护眼台灯D．用塑料薄膜建造温室大棚

第Ⅱ卷　 非选择题　 (共64分)

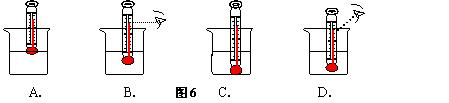

11．图6所示是四个同学使用温度计测水的温度，其中使用方法正确的是　　

10．图5所示四幅电路图中，正确的是　　

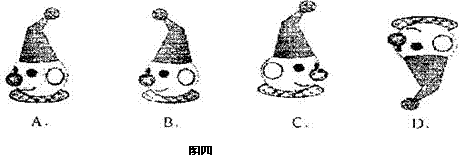

9．图4左边是一个小丑在平面镜前欣赏自己的像，那么他看到的像应该是右边四幅图中的哪一个？
