13、给你两根长度相同但横截面积不同的镍铬合金线，一个电源、一只电压表、一只滑动变阻器、

一个开关、若干根导线，现需要研究的课题有：(1)导体的电阻跟它的横截面积的关系。(2)导

体的电阻跟它的长度的关系。(3)导体的电阻跟它的材料的关系。由上述实验器材，可以完成的

课题是(　　　　 )

A、可以做(1)　 B、可以做(2)　 C、可做(1)和(2)　　 D可做(1)、(2)和(3)

12、如图11-8所示,当滑动变阻器的滑片在两点之间移动时,电流表的示数变化范围在1A到2A

之间,电压表在的示数范围在6V到9V之间,则定值电阻R的阻值及电源电压是(　　　　 )

A 3Ω ，15V　　　　 B 6Ω ，15V　　 C 3Ω ，12V　　 D 6Ω ，12V

11、如图11-7所示，电源电压不变，电阻R=5Ω，闭合开关S，电流表的示数为0.3A，若要使电流表的示数为0.6A，则(　　　　 )

A 在R两端并联一个5Ω的电阻　　　　 B 在R两端并联一个10Ω的电阻

C在R两端串联一个5Ω的电阻　　　　　 D在R两端串联一个10Ω的电阻

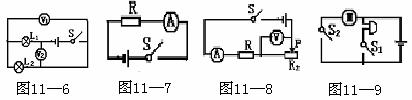

10、小明同学连接了如图11-6电路，V₁、V₂是两个完全相同的电压表，都有3 V和15 V两个量程。当闭合开关S后，两表指针偏转角度相同，则灯L₁和L₂的电阻值之比是(　　　　 )

A、1:4　　　　　 B、4:1　　　　　 C 、1:1　　　　　　 D、 1:5

9、一段导线，要使它连入电路的电阻变大，可采用的方法是(　　　　 )

A、减小导线两端的电压　　　　 B、增大导线中的电流

C、将导线拉长后接入电路　　　 D、将导线对折后接入电路

8、一段导体两端的电压为3 V，导体的电阻为12Ω，断开电源，使导体两端的电压为零，导体的电阻为(　　　　 )

A、0Ω　　　 B、3Ω　　　　　 C、8Ω　　　 D、12Ω

7、如图11-5所示，当开关S闭合后，电压表V₁和V₂的示数分别为6 V和3 V，则(　　　　 )

A、电源电压为9 V　　　　　　　　　　　 B、灯L₂两端的电压为3 V　　

C、灯L₁、L₂两端的电压为3 V　　　　　　 D、以上都不正确

5、如图11-3所示电路中，电源电压为6V，甲乙两灯规格相同，当开关S闭合后，两灯都不亮。

现用电压表测得AB两点间的电压为零，BC两点间的电压为6V，则造成故障的原因可能是

　　 A、开关接触不良　　　　　　　　 　　 B、电源接触不良　　 　　　　　　　 (　　　 )

C、乙灯接触不良 或灯丝断开　　　　　 D、甲灯接触不良 或灯丝断开

6、如图11-4所示，电源电压为36V，L₁和L₂为两只相同的灯泡。关于电压表的示数，下列判断正确的是(　　　　 )

A、开关S断开，电压表的示数为36 V　　 B、开关S闭合，电压表的示数为36 V

C、开关S断开，电压表的示数为0 V　 　　 A、开关S闭合，电压表的示数为0 V　　

4、如图11-2所示的电路中，当开关S和S₂闭合后，下列说法正确的是(　　　　 )

　　 A、电流表的示数相等　　　　　　　　 B、电流表A₁的示数比A₂的示数大

　　 C、电流表A₁的示数比A₂的示数小　　　 D、以上情况都有可能

3、在一个用电器中有两个完全相同的用电器，每个用电器的电流相同，则这两个的连接方式是(　　　　 )

A、一定是串联　　 B、一定是并联　 C、可能是串联也可能是并联　 D、以上说法都不对
