30．(10分)在一些建筑工地、港口常见到各种大型起重机.如图21所示是一种起重机的简图，为了保证起重机起重时不会翻倒，在起重机右边配有一个重物m₀，已知OA=10m，OB=5m，起重机功率为30kW，若不考虑起重机本身重力的影响.求：

(1)要使起重机吊起6×10³kg的货物时不会绕支点O翻倒，右边的配重m₀的质量至少为多少？

(2)如果机械效率为80%，那么，把5×10³kg的货物沿竖直方向匀速提高15m，需要多少时间？

29．(8分)随着“西气东输”，小明家已经用上了天然气.小明在水壶里放入5000 cm³、20℃的水，观察当时气量表的读数是134.731 m³.随后点火烧水并开始计时，经过24min水刚好烧至沸腾，这时气量表的读数变为134.871 m³.已知天然气的热值为4.0×10⁷J/m³.求：

　　 (1)烧开这壶水，水需要吸收的热量；

(2)小明家天然气炉具的效率.

28．(5分)某同学体重为500N，他想粗略地测算在单杠上做引体向上运动的功率.如图20所示，他量出握拳时手臂的长度为0.6m，并测出自己连续拉上去5次所用的时间为10s.请计算：

(1)该同学在这段时间内克服重力所做的功；

(2)该同学做引体向上运动的功率.

27．某同学在“测滑轮组机械效率”的实验中，用图18所示的装置匀速提起重物，并做了如下实验记录：

(1)对该同学的实验记录进行分析，就会发现他的实验结果是违背

物理规律的，其表现是：　　 　　　　　　　　　　(2分)

(2)图19是实验时测力计的放大图.结合图19你会发现导致实验结果违背物理规律的原因.其原因是　　　　　　　 　　　.纠正错误后，可计算出该滑轮组的机械效率为　　　 .(3分)

(3)若增加提升钩码的个数，该滑轮组的机械效率将　　　　　 (填“增大”、“不变”或“减小”).影响该滑轮组机械效率的因素还有　　　　　　　　　　　　 　.(4分)

26．为了比较水和沙子吸热本领的大小，小明做了图17所示的实验：在2个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下表：

(1)在此实验中，是用加热时间的长短来表示水和沙子　 　　　　　的.(2分)

(2)在实验中，应不停地用搅拌棒搅动水和沙子，其目的是：　　　　　　　　

　　　　　　　　　 　　　　.(2分)

(3)分析表中的实验数据可知；质量相同的水和沙子，升高相同的温度，水吸收的热量　　　　 (大于／小于)沙子吸收的热量.(1分)

(4)可以推想，如果给质量相同的水和沙子加热相同的时间，则　 　　　(沙子／水)

升高的温度会更高些.(2分)

25．做“探究并联电路中的电流关系”的实验：

(1)实验电路图如图15所示.

(2)实验步骤：

①按电路图连成电路.在连接时开关应该 　　　　.(1分)　　　　　　　　　　　　　　　　　　　　　　　　　　　　

②把电流表分别串联在A、B、C三处，读出电流值，并将测得的数据

填入设计的表格中.现在，请你在图16虚线方框内，设计该实验的记录表格(2分)

		图16

③为了使得“由实验数据所归纳的结论”更具有可靠性，在不改变电源及电路连接的基础上，还应当　　　　　　　　　 重做上述实验.(2分)

④整理器材.

(3)分析数据，会发现并联电路的电流关系是　　　　　　　　　　　　　 .(1分)

(4)实验中，若发现电流表出现以下几种情况，试分析其原因.

①指针反偏：　　　　　　　　　　　　　　　　　　　　　　　　 (1分)

②指针偏转的角度过大：　　　 　　　　　　　　　　　　　　　　(1分)

24．在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母， 使

杠杆在　　　 位置平衡，这样做是为了便于测量　 　　　　.如发现杠

杆左端偏高，则可将右端的平衡螺母向　　 调节，此后在整个实验

过程中，能否再旋动两端的平衡螺母？　　　　 .(4分)

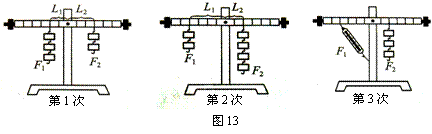

图13是小明同学三次实验的情景，实验时所用的每个钩码重均为0.5N，杠杆上刻线的间距为5cm，部分实验数据记录如下表:

　 　(1)请将表格中的实验数据补充完整.(2分)

(2)小明的第3次实验记录中有一个数据明显错误，它是　 　　　　　　　　，错误

原因是　　　 　　　　　　　　　　　　　　　　　　　　.(3分)

(3)某次测量中，在如图14所示的条件下杠杆已处于平衡状态.若小明同时拿走两边下方的两个钩码，则杠杆的　　　　 (“左”或“右”)端将下沉.为使杠杆恢复水平平衡，小明应将左侧剩余的两个钩码移至＿＿＿＿点处.(4分)

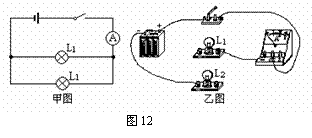

23．请照图12中甲图所示的电路图，用笔画线，补充完成乙图电路的连接.

22．小强发现，教室里的电灯都是由一个开关控制两盏电灯.请你帮他在图11的方框内画出

一个开关控制两盏灯的电路图.

21．要用如图10所示的滑轮组吊起重500N的重物.已知绳子能承受的最大拉力为200N，请画出绕绳的方法(不计滑轮重与摩擦).
