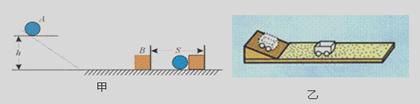

25．如图甲是研究“物体动能的大小与哪些因素有关”的实验装置，实验中让大小不同的钢球从斜面上同一高度由静止滚下，碰到同一木块上。图乙是研究“牛顿第一定律”的实验装置，实验中让同一小车从斜面上相同的高度由静止滚下，在粗糙程度不同的平面上运动。请回答以下问题：

　(1)设计甲实验的目的是研究钢球动能的大小与　 　　的关系；设计乙实验的目的是研究小车的运动与所受　　 　　　的关系。

　(2)甲实验是通过观察 　　　　　　　　　　　　，从而间接判断钢球动能的大小；乙实验是通过木块在粗糙程度不同的平面上运动的远近，推理得出：在理想情况下，运动的物体如果　 　　　，将永远做匀速直线运动。

(3)我们知道物体的质量和它的速度都能影响物体的动能，请在下面的横线上写出怎样研究物体的动能与速度的关系？　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　。

24．如图，杠杆在动力F₁作用下处于平衡，请用学生刻度尺量出力臂L₁的长度　 　　。并根据其力臂L₁，作出F₁的示意图。

23．小华是一位摄影爱好者，他想自制一个简易暴光箱，用来练习黑白照片的冲印操作，暴光箱的要求是：箱内有两只灯泡，其中一只L₁涂成红色，另一只L₂不涂颜色；箱外有两只开关S₁和S₂，当闭合S₁只有红灯L₁发光,在红灯照明下调整好底片和相纸的位置，调好后再闭合S₂，则L₁和L₂都正常发光，从而使相纸感光，为了防止在未调好相纸之前,由于操作失误而使L₂发光，电路设计要求在闭合S₁前和只闭合S₂时，L₂并不发光。请将电路元件连接起来。

22．根据图中所示的实物(图见答题纸)，在虚线框内画出对应的电路图．

21．在图示电路中，只要使灯L₁发光，应只闭合开关　 　　；要使灯L₁、L₂串联，应闭合开关　 　　；要使灯L₁、L₂并联，应闭合开关　 　　　；若闭合开关　 　　，就会造成短路。

20．一柴油机完全燃烧mKg的柴油时，放出8×10⁸J的热量，要损失4.8×10⁸J的能量,该柴油机的效率是　 　　。

19．如图慢慢将一根电线杆竖起；(1)若力的方向总是竖直向上，在电线杆竖直抬起的过程中，力的大小将 　　(2)若力的方向始终与杆垂直，则提起的过程中，力的大小将

18．如图所示，汽油机正处于　 　　冲程，这个冲程是将　 　　　能转化为　 　　能。

17．如图是玩弹弓的情景。经验表明，橡皮筋拉得越长，同样的“子弹”射得越远，这说明橡皮筋的弹性势能与　 　　关；若橡皮筋被拉的长度相同，而所用“子弹”的质量不同，则质量大的“子弹”射出的距离较小，原因是质量大的“子弹”射出时的　 　　小。

16．小明观察到爸爸开车上坡前，往往加大油门，以提高汽车的速度，这是为了增大 　；而在爬坡过程中往往又调成低速档位，这又是为了获得较大的　 　　。
