23.有同种材料制成的三根金属丝甲、乙、丙电阻关系为R_甲＜R_乙＜R_丙,如果它们的长度相

等，则横截面积最大的金属丝是_________；如果它们的横截面积相同，则最长的金属

丝是________.

22.如图15所示当开关S闭合后，电流表A₁的指针偏转了量程

的，电流表A₂的指针偏转了量程的，所用的电流表的

实验室用的双量程电流表，则通过灯L₁的电流为_____A，

通过灯L₂的电流为_____A.

21.如图14所示是一同学用相同的酒精灯给质量相等的甲、乙两种物质加热时，根据测量

结果描绘的温度--时间图象，由图可知，甲物质的比热容___________(填“＞”“＜”

或“＝”)乙物质的比热容，其中_____________物质是晶体.

20.如图13所示，在扶正被风吹倒的树木时，你认为绳端应系扎在__________点(填“A”

或“B”)且应在绳下垫上橡皮，这又是为了__________________________.

19.如图12所示，甲是一个金属板手，乙是一双竹筷.

请你：(1)从力学知识角度分析，写出它们一种不同之处________________________

(2)从电学知识角度分析，写出它们一种不同之处________________________

18.如图11所示，绳子一端固定，另一端绕过重为1000N的油

桶，若在绳子自由端用100N的水平力F，使油桶在水平地

面上匀速滚动了一段距离5m，在此过程中重力做功是

______；绳头A移动的距离是　 　　　　；拉力F做的功

是　　　　 .

17.汽油机、柴油机的每一个工作循环，都由四个冲程组成.其中__________冲程燃气对外做功，将　　　　 能转化成　　　　 能.

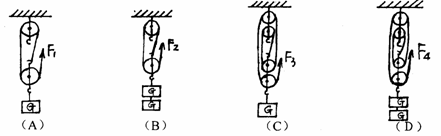

16.用相同质量的滑轮，装配成以下滑轮组匀速地提起重物，不计轴心处摩擦且每个重物质

量相同，如图10所示，比较四个滑轮组，机械效率最高的是：

15.如图9，当开关S闭合后，L₁和L₂均正常发光，一段时间后，

二灯忽然同时熄灭，电压表的示数明显增大，出现这一现象原

因可能是

　 　A.L₁发生短路　 　　　　　B.L₂发生短路　

C.L₁的灯丝烧断 　　　　　D.L₂的灯丝烧断

14.如图8所示的情景是一种游戏，叫做蹦极，游戏者将一根有弹性的绳

子一端系在身上，另一端固定在高处，从高处跳下，图中a点是弹性

绳自然下垂时绳下端的位置，C点是游戏者所能到达的最低点，对于

游戏者离开跳台至最低点的过程，下面说法中不正确的是：

　　 A.过a点后游戏者的动能一直减小　

B.游戏者通过a点后，绳子具有弹性势能

　 　C.游戏者到达C点时动能为零　 　　

　D.过程中减小的重力势能将转化为动能和弹性势能
