29、小林用如右图所示的电路研究串联电路特点，闭合开关S后，发现灯L₁较亮，灯L₂较暗，他对这一现象的解释是：电流从电源正极出发，经过灯L₁、灯L₂电流逐渐变小，所以灯L₁较亮，灯L₂较暗；小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的，请你完成下列问题：

(1)在下面虚线框中，画出小欢所设计的实验电路图；

(2)根据实验现象简要说明小林的解释是错误的。

28、在“用电流表测量电流”的实验中，某同学连接的电路如右图所示：

　(1)闭合开关，观察到灯泡L₁和L₂的发光情况是____________；

　(2)针对上述现象，该电路存在的问题是___________________；

　(3)请在原电路上只改动一根导线，使两只电流表分别测量干路和支路的电流(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不交叉)。

27、在“测定滑轮组机械效率”的实验中，小强按正确方法操作，如右图是他实验中的的情景，下表是他记录的一组数据：

　(1)由表中数据可计算出，滑轮组对钩码的有用功为___________J，人做的总功为_____________J；

　(2)对以上两个计算结果进行比较，其不合理之处是___________________；结合测力计放大图，可知小强的错误是________________________________；

　(3)在该次实验中，所测滑轮组的机械效率应该为_______________________。

26、在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在_水平位置平衡，这样做是为了便于测量___________；如发现杠杆左端偏高，则可将右端的平衡螺母向_________调节；

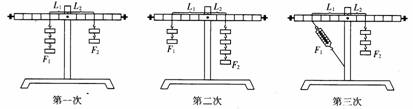

　 上图是小明同学三次实验的情景，实验时所用的每个钩码重0．5N，杠杆上每一格长5cm，部分实验数据已记录在下表中：

(1)请将表格中的实验数据补充完整；

(2)小明的第3次实验存在错误，其错误是__________________________________________；

(3)在研究“杠杆的平衡条件”实验中，有一组同学猜想杠杆的平衡条件可能是“动力+动力臂=阻力+阻力臂”他们经过实验，获得了下述数据：

　 于是，他们认为自己的猜想得到了验证，你认为他们的实验过程存在什么问题？

______________________________________________________________________________。

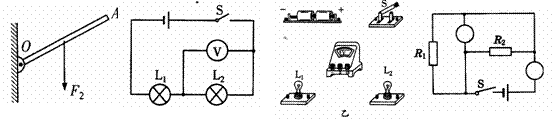

25．在下图所示电路中的○内填上适当的电表符号，使电阻R₁与R₂并联。

　　　 第23题图　　　　　　　　　　 第24题图　　　　　　　　　　　 第25题图

24．请根据图所示的电路图连接图乙的实物电路。

23、在下图中画出使杠杆OA平衡时的最小动力F₁的方向和阻力F₂的力臂L₂。

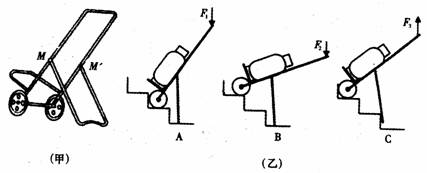

22．右图(甲)是利用杠杆原理制成的搬运重物上楼的小车，其中M、M^/两处为轴连接，右图(乙)中的A、B、C描述了小车搬运重物(煤气罐)上楼的过程，请分别在A、C两幅图中确定杠杆的支点(用O表示)并画出动力臂(用L表示)。

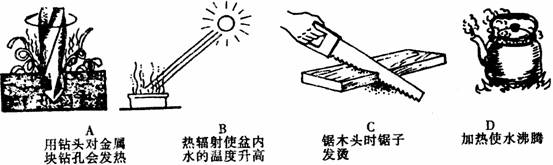

21、如下图A、B、C、D所示的四种情况中，用热传递的方式改变物体的内能的是图__________用做功的方式改变物体的内能的图是_______________。

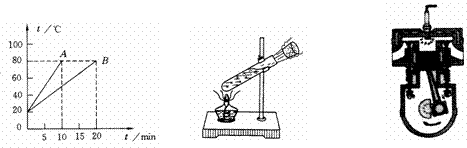

20、如右图所示是汽油机工作过程中的_____________冲程。一单缸四冲程汽油机的飞轮转速是

1800r/min，则该汽油机每秒内完成___________个冲程，对外做功___________次。

　　　　　 第18题图　　　　　　　　 第19题图　　　　　　　　　 第20题图
