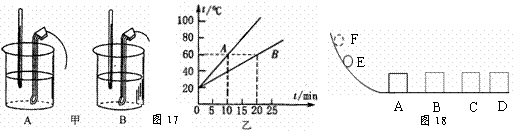

25.(4分)小明在研究物体吸收的热量与哪些因素有关时,他在两只相同的杯子里,装入质量相等的A、B两种不同的液体,用两个相同的加热器给它们加热,如图17甲所示.用温度计测出两种液体在不同时刻的温度,并画出它们温度随时间变化的图像,如图17乙所示.根据此图像,你能得到哪些信息,请你列举两条.
(1) ;(2)
24.(5分)为“探究杠杆的平衡条件”,回答以下问题:
①先把杠杆的中点支在支架上,调节两端的平衡螺母,使杠杆在 位置平衡.这样做的目的 .小华将杠杆支上后,呈如图16所示的状态,则他应将平衡螺母向 调节.
②调节好杠杆后,小华将两个重力均为0.5N的钩码挂在杠杆a处,又将弹簧测力计钩在杠杆b处的细线上,为使杠杆平衡,应竖直 拉弹簧秤(填“向上”“向下”);操作时,小华发现弹簧秤读数偏小,不能准确读数,请你提出一种改进的方法:
23.(4分)如图15电压表0-15V量程的最小分度是 V,读数是___________V;电流表0-0.6A量程的最小分度是 A,读数是_________A.
22.根据标出的电流方向,将电池组、`电流表、电压表三个元件符号中的两个,分别填进电路图的空缺处,填进后要求灯泡L1和L2串联,且都能发光.
21.如图13所示,是羊角锤拔钉示意图,请在图上画出动力F1的力臂和阻力F2的示意图.
20.按图12甲中的电路图,用笔画线代替导线,把图12乙中的实物连接起来,连线不要交叉.
19.利用图11中的滑轮组提升重物,请画出最省力的绕绳方法.
18.某商场扶梯的高度是5m,扶梯长是8m,小明体重为600N.扶梯把小明从三楼匀速送上四楼的过程中,小明的动能 (填变化情况);扶梯对小明做功_________J,如果要知道扶梯对小明做功的功率,还应该测量的物理量是___________.
17.如图10所示为家庭电路常用的两种墙壁开关,其按钮可绕面板内某轴转动.根据你的生活经验,你认为 较易损坏,这是因为按动这种开关的_______________较小,按动需要的力较大.墙壁开关应与所控制的的电灯 联.

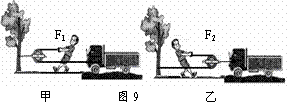

16.一辆小汽车陷进了泥潭,司机按图9所示的甲、乙两种方式安装滑轮,均可能将小汽车从泥潭中拉出. 你认为甲方式中滑轮的的作用是 ;设两种方式将汽车拉出的最小力的大小分别是F1、F2 ;则F1 F2(填“>”“<”或“=”);如按乙方式,人拉绳头移动了0.5m,那么小汽车被拉动了 m.
