24.小明去某古镇旅游时发现,米酒是当地的一种特产。小店卖米酒和卖酱油
都用竹筒状的容器来量取,但量取相同质量的米酒时所用的器具比量取
酱油的要大一点,如图9所示。
(1)请你利用所学的物理知识对这种现象作出解释。

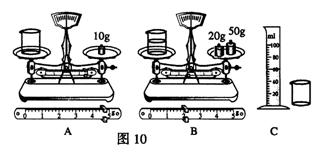

(2)小明在古镇买了一瓶米酒。回家后,按图10所示A一B一C的顺序
进行了实验,测出了米酒的密度。由图10所示数据求得米酒的密度
为 kg/ m3。
(3) 按照小明的实验方案测出的米酒密度是偏大还是偏小?
如何改进他的实验方案可使测出的米酒密度更准确?
23.①甲图中电流表的示数是_________ A.
②乙图中木块的质量是_________ g.
③液体温度计是根据液体的___________性质制成的,
丙图中温度计的示数是_________℃.
④丁图中弹簧测力计的量程为_________N,它的示数是_________N.
21.冬天,李霞同学使用电热毯时,发现电热毯有高温档和低温档,她找来说明
书,发现电热毯的电路图如下图所示,电热毯工作时电路要么处于A状态:
S1闭合,S2断开,S3接1;要么处于B状态:S1闭合,S2闭合,S3接2。
⑴判断A、B状态分别对应电热毯哪个档,并说明理由;
⑵已知电热毯在220V电压下工作时,低温档工作时消耗的功率是48.4W,
高温档工作时电路的总电阻是160Ω,试求R1、R2分别为多少?
(已知R1>R2)?
20.图11是某水上打捞船起吊装置结构示意简图。某次打捞作业中,该船将沉没于水下深处的一只密封货箱打捞出水面,已知该货箱体积为50 m3,质量是200t。(g=10N/kg)
(1)货箱完全浸没在水中时受到的浮力是
多少?
(2)货箱完全出水后,又被匀速吊起1 m,
已知此时钢缆拉力F为1×106 N,则在
此过程中拉力F所做的功是多少?
(3)起吊装置的滑轮组机械效率是多少?

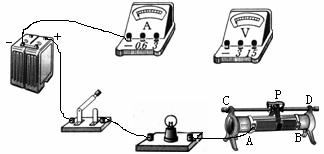

19.请你设计电路测量2.5V小灯泡(电阻大约为10Ω左右)额定功率,将电路
图画在虚线框内;用笔画线将图15中的电路连接完整;
18.如图14是一种叫做“真好倒”热水瓶的装置,首先学生要能够认识到它是
一个杠杆,然后要求学生正确画出重力的力臂。
17.(1)如图12所示,AO表示从空气斜射向平行玻璃砖上表面的一束光,请准确画出这束光的反射光线和大致画出这束光在玻璃砖中的折射光线.
(2)如图13所示是某人的眼睛,此人应带上一种透镜做成的眼镜,才能清晰看到外界事物,请在虚线框内画出此透镜.
16.如图所示,为方便残疾人上下台阶,一些公共场所设
计了专用通道(斜面)。沿通道上台阶和直接上台阶
比较,可以 (选填“省力”或“省功”)。若
将重700N的小车沿8m长的斜面匀速推上1.2m高的
平台,沿斜面所用的推力为150N,在此过程中斜面的
机械效率为 %。
|
