25．某同学用一小灯泡(电阻不变，阻值约为6Ώ)作实验，来探究通过导体的电流与导体两端电压的关系：(1)请在方框内画出你设计的电路图，并根据电路图连接实物电路。

(2)请把下表的测量记录的空白处填完整：

(3)结论： _________________________________

(4)在实验中，开关闭合前，滑动变阻器的滑片P应移到　　 处(填A或B)，这个实验采用了___________的研究方法。

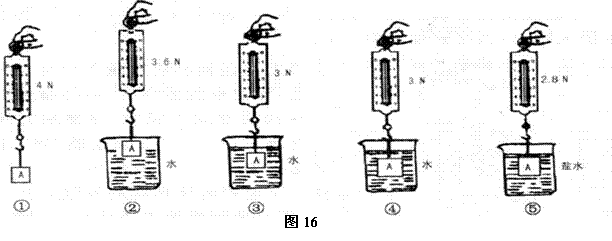

24、在探究“影响浮力大小的因素”这一问题时，班级的“物理小博士”为同学做了如图16所示的一系列实验。请你从中选出一些图，针对某一个因素探究，并通过分析弹簧测力计的示数，说明你的探究结果。

(1)你探究的因素是：　　　　　　　　　 。

(2)你选用的图是：　　　　 (填图中的序号)

(3)在方框内设计一个对应的实验数据记录表

并填入你的实验数据.

(4)探究的结果是：　　　　　　　　　　　　　　　　　　　　　　　　　 。

23.图13甲所示,量筒的每一小格表示体积_____ml，此物块的体积为　　cm³，用天平托盘测量它的质量后，天平右盘中有砝码20g、10g、5g各一个，游码位置如图13乙所示，此物块的质量为__　　　 _g，密度为____________kg/m³

图14中硬币的直径是_________；图15中体温计的示数是_________℃.

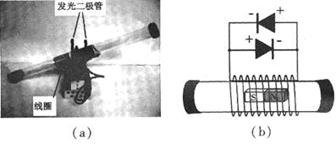

22.小明的课外兴趣小组制作了如图(a)所示的电磁翘翘参加学校的科技节活动。该电磁翘翘板是在两端封闭的透明塑料管中放有一块磁性很强的磁铁,塑料管外绕有金属丝作为线圈，在线圈两端并联两只发光二极管。符号：其电路如图(b)所示。二极管具有单向导电性，电流只能从二极管的正极流入，负极流出。演示时，将塑料管上下翘动，磁铁便在线圈中左右移动，相当于线圈导体在磁场中做切割磁感线运动，这时会看见两只发光二极管轮流发光。

请回答下列问题：

(1)电磁翘翘板中发光二极管轮流发光是根据　　　　　　 原理工作的，　　　　　 也是根据这一原理工作的(填“电动机”或“发电机”)

(2)电磁翘翘板上下翘动时，为什么发光二极管会轮流发光？

21.图12所示的滑轮组，物体A在拉力F的作用下在6s内匀速前进了2m，滑轮组的机械效率为80%.求：(g=10N/kg)

(1)绳自由端移动的速度？

(2)拉力F所做的功？

(3)滑轮组所做的有用功？，

(4)物体A受到地面对它的摩擦力？

20.某品牌电热水壶铭牌上标着如右表所示的数据，(C_水=4.2×10³J/kg℃).

求：(1)该电热水壶的电阻？

(2)当电热水壶装满水后，从20℃加热到沸腾，水吸收的热量？

(3)在用电高峰时间内，在电源电压只有165V时.用电热水壶烧水，这时电热水壶实际电功率是？

19.(1)图10是一位同学站在地面上，利用滑轮组提升重物G。已知物重1000N，每个滑轮重20N，而绳子最多只能承受400N的拉力。请你作出符合要求的绳子绕法。

(2)图11是三孔插座、开关、灯泡等未接好的家庭照明电路，请用笔画线将元件的导线连接好

18.如图9所示，水面上一光源S的其中一条光线SO斜射到水面后，请你画出这条光线传播的光路图.及光源S在水中倒影S′.　　

16.现有两盏电灯，L1标有“220V、100W”，L2标有“220V、400W”.将它们串联接在220V的电源中，此时，灯泡两端电压之比是　　　 ， L2的实际电功率是　　　 W，；将它们并联接入220V的电源中，　　 较亮.通过两灯泡电流的比是　　　　 ；

三作图(9分.其中17小题2分、18小题3分、19(1)(2)各2分)17.如图8所示，在棋类比赛中，比赛现场附近的讲棋室内所

用的棋盘是竖直放置的，棋盘和棋子都是由磁性材料制成，

棋子可以在棋盘上任意位置放而不会掉下来，请你作出棋子

所受到的一对平衡力的示意图。

15.在我国雄伟的天山脚下，有一片幽静的湖泊 --天鹅湖，每年夏秋两季，这里有成千上万的(国家二级保护动物)天鹅为了避寒从远方迁徙而来，天鹅被世人视作纯洁、忠诚、高贵的象征。下图(a)(b)(c)是一只质量为8kg的天鹅的生活图片，根据要求完成下列内容。(g=10N/kg)

图(a)天鹅对石块的压强为　　　　 pa(天鹅每只脚掌的面积为100cm²)；图(b)湖水对天鹅的浮力是　　　 N、天鹅排开湖水的体积是 　　　m³

图(C)天鹅在飞行中水平匀速(理想状态)滑翔了1min.(“滑翔”是指天鹅翅膀不用抖动也能向前滑行).在此过程中，天鹅能向前滑行是由于　　　 ，在滑翔过程中天鹅受到向上的托力是　　 N，天鹅的机械能

将　　　 (填“变大、变小或不变”)

(a)　　　　　　　 (b)　　　　　　　　 　(c)
