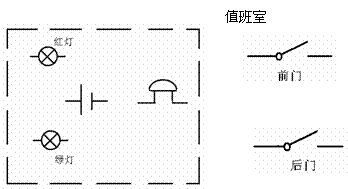

19、某工厂的值班室有红绿灯各一个，电铃一个，电池组和若干导线，工厂的前后门各有一个踏板式的开关。请利用这些材料设计一个实用的电路。要求当前门有人进来时，踏中踏板则红灯亮，电铃响；后门有人进来时，踏中踏板则绿灯亮，同时铃响。

18、画出图12所示斜面上小球所受重力的示意图．

17、如图11所示,一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线.

16、小丽站在距离穿衣镜前0.5m的地方照镜子，则镜中的像与小丽之间距离是　　　 　m,小丽后退时，她在镜中像的大小将　　　　　　 。(填“变大”、“变小”或“不变”)

15、全日制小学三年级的语文课本中有唐朝时期莆田诗人胡令能写的一首诗，如右图所示。垂钓小儿不敢答话，因为他知道，声音可能会吓跑将要上钩的小鱼。此事表明_________和_________ 可以传声。

14、如图10是我国选手孟关良和杨文军在雅典奥运会赛艇比

赛中夺取金牌的场景。请你仔细观察，指出场景中所涉及的两个物理知识：

(1)　　　　　　　　　　　　　　　　　　　　　　　

(2)　　　　　　　　　　　　　　　　　　　　　　　

13、如图9是中国跨海第一桥----东海大桥的雄姿,一辆汽车以60千米/时的速度匀速通过大桥的时间约为33分钟，则东海大桥全长约为________千米，坐在该车上的小王同学，看到洋山深水港逐渐向他靠近，这是以________为参照物的。

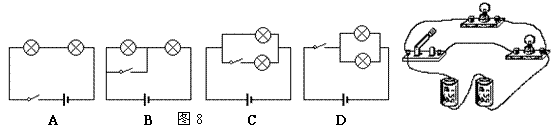

12、如图8的四个电路中与实物图对应的是

第二卷

用黑色字迹的钢笔或签字笔，把答案直接写在答题卡各题目指定的区域内．在本试卷上作答无效．

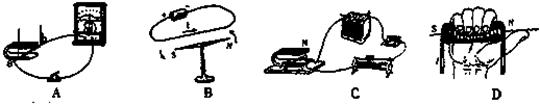

11、 电动机是一种高效率、低污染的动力设备，下面四幅实验装置图中，与电动机工作原理有关的是(　 )

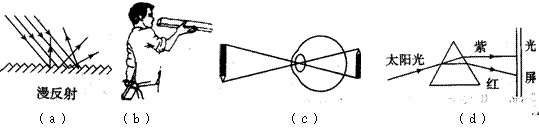

10、下列图6中光学现象及其解释正确的是(　　 )

A．图a中，漫反射的光线杂乱无章，因此不遵循光的反身定律

B．图b中，木工师傅观察木板是否光滑平整利用了光沿直线传播的性质

C．图c表示的是近视眼的成像情况，应该配戴凹透镜来矫正

D．图d表示太阳光经过三棱镜色散后的色光排列情况
