4、(2008四川自贡)在图4甲中，石料在钢绳拉力的作用下从水面上方以恒定的速度下降．直至全部没入水中。图4乙是钢绳拉力随时间t变化的图像，若不计水的摩擦力，则可算出该石料的密度为 (g=10N/㎏)

　　 A. 1. 6×10³kg／m³　　 B. 2 .3×10³㎏／m³

　　 C. 2. 8×l0³㎏／m³　　 D .3 .2×10³㎏／m³

　 A．拉动绳子过程，金属管温度升高，内能增加；

　 B．拉动绳子过程，管内酒精温度升高，蒸发变慢；

　 C．塞子跳起时，管内气体温度升高，内能增加；

　 D．塞子跳起时，管内气体内能全部转化为塞子的机械能。

3、(2008广西南宁)图3所示的电路中，闭合开关，电流表测量的是

A．通过灯Ll的电流　　　　　　

C．通过灯L1和灯L2的电流之和　

D．电源供给电路的总电流

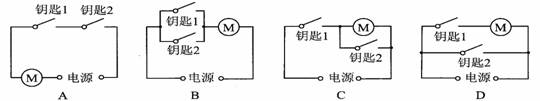

2、(2008江苏无锡)某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图2中符合要求的电路是

每小题给出的四个选项中，只有一个是正确的，请把正确的答案选出来．

1、(2008·黄冈)在坟川地震救援中，采用了音频生命探测仪(如图1)，它的多个探头接触废墟，收集废墟下幸存者的微弱呼救声、呼吸声、心跳声等，探测仪将音频信号放大，救援人员就可以发现幸存者。下列说法错误的是：

A、探测仪收集声音信号时利用了固体可以传声；

B、幸存者发出的声音与外界噪声的音调、音色不同；

C、幸存者能听见探测仪发出的超声波；

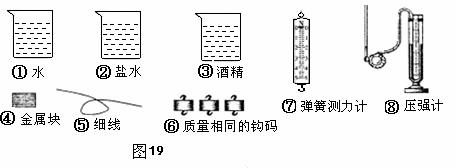

25、在一次物理兴趣小组的活动中，张老师为同学们提供了如图19所示器材：

利用这些器材同学们可探究很多物理规律，请从其中选择你所需要的两组器材(每组都可包括1-8个器材，只填所选器材的编号)，并针对你所选择的器材提出相对应的两个探究课题．

(1)选择器材 　　　　　，探究 　　　　　　　　　　　　　　　　　　　　　．

(2)选择器材 　　　　　，探究 　　　　　　　　　　　　　　　　　　　　　．

24、一位同学用伏安法测量小灯泡的电阻：

(1)它连接的电路如下图17所示，他的连接有什么错误？请用“×”把错误的连线标出并在图中改正。

(2)电路正确连接后，闭合开关发现灯泡不亮，造成灯泡不亮的原因有以下几个猜测，你认为不合理的是：______________

A.电池没电了

B.开关接触不良

C滑动变阻器的电阻太大了

D灯泡烧坏了

E.电流表短路了

F.电压表短路了

G.电路中的某条导线断了

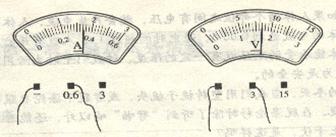

(3)把电路修理好后，某次测量中，电流表和电压表的读数如图18所示，此时小灯泡的电阻值是____Ω。

(4)当测量了几组电流电压值后，他画出U-I图线，发现图线与测量定值电阻的阻值时画出的图线不同，请分析造成这种现象的原因。

		定值电阻U-I图线　 小灯泡U-I图线

23、(1)如图15 所示木块A 的长度是_______cm。

(2)、图16为测量滑轮组机械效率的实验装置，钩码总重6N。　　

①、实验时要竖直向上　　　 拉动弹簧测力计，由图可知拉力大小为　　　 　N，若钩码上升的高度为8cm,则弹簧测力计向上移动　　　 　cm,该滑轮组的机械效率为　　　 。

②、若仅增加钩码的个数，该滑轮组有机械效率将　　　 。(选填：“增大”、“减小”或“不变”)

22、如图14所示，请回答：

(1)滚摆在竖直平面内上下往复运动的实验，可以说明的一个物理问题是：　　　　　　　　　　　　　 ；

(2)滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低．产生此现象的原因是：________________________________________________________________；

(3)在生活与学习中，与滚摆运动过程的能量转化完全相同的生活实例或器材是：_______．

21、.某品牌的电压力锅的铭牌有如图的内容，

(1)这个用电器正常工作时的额定电流是多少？

(2)这个用电器的总电阻是多少？

(3)如果在用电高峰期使用，电压只有200V，那么它的实际功率大约有多少？

20、 小伟在科技活动中接触到一种叫“压力传感器”的电学元件，其实际是一种阻值会随所受压力大小发生变化的电阻。经过查询资料，他设计了一种简易的电子秤，其原理如图13所示。所用压力传感器R的上表面面积为5×10^-4m²，电源电压为24V，容器的质量为1kg，容器的底面积为400×10^-4m²，压力传感器电阻与所受压力的关系如下表所示。

求：(1)容器内盛有5kg水时，这些水的体积为多少？

(2)当容器与水的总重为100N时，容器对压力传感器R的压强是多大？

(3)当电流表示数为0.12A时,容器内水的质量为多少千克？
