24．(8分)在探究浮力大小与哪些因素有关的实验中：

(1)用弹簧测力计吊着金属块分别浸没在水中和酒精中，根据实验记录填写下表：

结论：浮力的大小跟　　 　　　　　　　　　　　有关；

(2)用弹簧测力计吊着金属块，使其在空气中、全部浸没在水中和部分浸入水中，根据实验记录填写下表：

结论：浮力的大小跟　　　　　 　　　　　　　　有关；

(3)通过进一步的实验我们可以得到：

(a)当物体排开液体的体积相等时，物体所受到的浮力和　　　　 　　　　成正比；

(b)当液体的密度一定时，物体所受到的浮力和　　　　　 　　　　　　　成正比。

23．(8分)下面是小方和小王设计的“测食用油密度”的实验方案，请完善他们的方案，并回答后面的问题：

(1)小方的方案：用调节平衡的天平测出空烧杯的质量m₁，向烧杯内倒入适量食用油，再测出烧杯和食用油的总质量m₂，然后把烧杯内的食用油全部倒入量筒内，读出量筒内食用油的体积为V₁；其测得的食用油密度的表达式是：

______　 _______；

(2)小王的方案：在烧杯内倒入适量的食用油，用调节平衡的天平测出烧杯和食用油的总质量m₃，然后将烧杯内的适量食用油倒入量筒内，再测出烧杯和剩余食用油的总质量m₄，读出量筒内食用油的体积V₂。其测得的食用油密度的表达式是：

__　　　　　　 __；

(3)按_________的实验方案进行测量，实验误差可能小一些；如果选择另一种方案，测得的密度值____ ____(填“偏大”、“偏小”)，

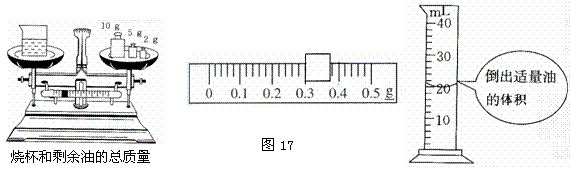

(4)图17是按小王的实验方案进行某次实验的情况，请将实验的数据及测量结果填入表中。

22．图16是家庭厨房中常见的炊具--高压锅，利用它可以将食物加热到100℃以上，它省时高效，深受消费者欢迎。

(1)请问高压锅运用了什么物理知识?

(2)小俊同学在有关媒体上看到了由于出气孔堵塞，致使高压锅爆炸的报道后，给厂家提出了一个增加易熔片(熔点较低的合金材料)的改进建议。现生产的高压锅已普遍增加了含有易熔片的放气孔，试说明小俊建议的物理道理。

21．(7分)饮水机是一种常见的家用电器，其工作原理可简化为如图15所示的电路，其中S是一个温控开关，为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。

(1)试确定温控开关S接a时，饮水机对应的工作状态。

(2)若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻的阻值(不考虑温度对阻值的影响)。

20．(8分)如图14所示为起重机示意图。为保证起重机起吊重物时不会翻倒，在其右端配一个4.0×10⁴N的平衡重物M。

(1)若不考虑起重机自身重力，该起重机可吊起的最大重物重为多少？

(2)若起重机总重力为1.2×10⁵N，与地面接触面积为0.8m²，则起重机没有起吊重物时，对地面的压强为多少？

(3)若起重机功率为5kW，它在10s内将1.0×10⁴N的物体从地面提到离地面4m的高处，则物体被吊起的速度为多少？起重机的机械效率为多少？

19．图13给出了几种元件，要求：L₁与L₂并联，且滑动变阻器控制通过L₁的电流，S是总开关。请用笔画线代替导线，把它们连接起来。并在右边方框内画出它的电路图。

18．钱包掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。图12中已标示了反射与入射光线，请在图中标出平面镜，并画出法线。

17．(1)画出图9中小球受到的重力。

(2)画出图10中斜面上物体受到的重力。

(3)如图11所示，O是杠杆的支点，画出力F的力臂。

16．随着我国经济的发展，城市的建筑越修越高。但如果不注意建筑上的物体(例如放在阳台上的花盆) 就会有“高空抛物砸伤人”的危险。在物体落下的过程中, 它具有的____　 _ ____能转化成___　 ___能，而且高度越高，落下来重力做的功越______，危险性也越大。

15．说明图8中所蕴含的物理知识或解释其中现象

　 (1)图A中的图文说明物体运动具有　　　　 　　　　　　　　　　　　　　　；

　 (2)图B中的实验现象说明　 　　　　　　　　　　　　　　　　　　　　　　；

　 (3)图C中的实验现象说明　　　　　　　　　　　　　　　　　　　　　　　 ；

　 (4)图D中的情景说明　　　　　　　　　　　　　　　　　　　　　　　　　 。
