18．图17(甲)所示是“测量小灯泡的电功率”实验的电路图，图17(乙)是即将连接完成的实验电路。其中电源为三节新的干电池，灯泡的额定电压为3.8V，灯丝的电阻约为l0Ω，滑动变阻器标有“10Ω，1A”的字样。

(1)对照电路图，用笔画线代替导线，将实物图未完成部分连接好。

(2)当闭合电路的开关时，若出现以下不正常现象(见下表)

请你从下列选项中选择可能的原因填入上表中(只要填选项代号)

A．电路中a、b间断路；　　 B．电路中a、b间短路；

C．滑动变阻器连入电路中的电阻太小。

(3)为了测出小灯泡的额定功率，应调节滑动变阻器，使电压表示数为________V，若此时电流表示数如图17(丙)所示，则通过灯泡的电流为________A，该灯泡的额定功率是________W。

17．如图16是“探究平面镜成像特点”的情景：竖立的透明玻璃板下方放一把直尺，直尺与玻璃板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧的直尺上，以A蜡烛为成像物体。

(2)点燃A蜡烛，小心地移动B蜡烛，可使B蜡烛与A蜡烛的像重叠，由此判断：像与物的大小　　　　　　 ；进一步观察A、B两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板　　　　　　 ．像和物到玻璃板的距离　　　　　　 ．

(3)移去蜡烛B，并在其所在的位置上放一光屏，直接观察光屏，发现光屏上　　　　 (填“能”或“不能”)接收到蜡烛A的像，这说明平面镜所成的像是 　　　像。

(4)张红用跳棋棋子代替点燃的蜡烛进行实验，但看不清跳棋棋子的像。请你帮她想个能够看清棋子的像的办法：　　　　　　　　　　　　　　　　　　　　　　　 。

		图9
		图10		图11

16、(1)如图9所示，木块的长度是　　　 　，图10中弹簧测力计的示数是　 　　　。

(2)如图11，电能表的示数为　　　　 　；观察此表，写出其中任意一个参数的含意：

(3)小明想了解2002版5角硬币是由什么材料制成的，便进行了如下实验：

①使用天平称量20个硬币的质量，调节天平横梁平衡时，出现如图12所示情况，他应向　　　 调节横梁平衡螺母，使横梁平衡。在正确测量的情况下，右盘内所加的砝码和游码在标尺上的位置如图13，请把天平的读数填入图14的表格中．

②小明查得有关金属的密度如表(图15)。根据表中数据，初步判定5角硬币主要由　　　 制成。

③在不损坏人民币的情况下，利用　 　　　　　　可以进一步验证小明的判断。

5角硬币	体积 (厘米3)	质量(克)
20个	9.7

		图15

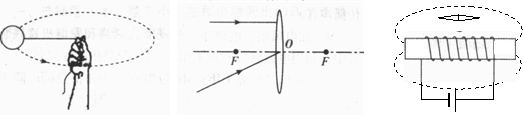

15．(1) 图6为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4 N的小球所受重力的示意图．

　　 (2) 根据图7中所画的入射光线，画出它们通过凸透镜后射出的光线．

(3) 在图8中，标出通电螺线管的N、S极，在磁感线上用箭头标出磁感线方向；小磁针静止时的N、S极．

14. 甲、乙两只普通照明灯泡的铭牌如图5所示，若二灯灯丝一样粗，则　　 灯的灯丝更长些。若把两灯串联接在220V的电路中，则　　 灯较亮些。若把它们并联接在110V的电路中，则　　　 灯实际消耗的功率较大些。

13．用手将一重为6N的木块全部压入水中，木块排开的水重为10N，此时木块受到的浮力为　　　　　 N；放手后木块将　　　　　　 (填“上浮”、“下沉”或“悬浮”)，待木块静止时所受浮力为　　　　　　 N。

12．纳米技术在工业、农业等领域有着广泛的应用，l nm = 　　　　　m；1911年荷兰物理学家昂内斯发现在极低的温度下汞的电阻突然变为零，汞材料的这种特性，在物理学上称为　　 　　性；“嫦娥一号”卫星传回的月面图像是由卫星上的电子设备通过

　　　 　　　将图像数据传回地面应用系统的。

11．云、雨、露、雾、雪、冰雹是自然界常见的物态变化现象.其中雾是由水蒸气　　　　

形成的，霜是由水蒸气　　　　　 形成的，云中的小水珠和小冰晶聚集到一定程度便会下降，下降过程中冰晶　　　　　 成水珠，这就是雨．(以上三空填物态变化名称)

10、巨型运载火箭将“神舟七号”飞船平地托起，直冲云天。 火箭上升时，燃料燃烧释放的内能转化为飞船的　　　　　 能．“神舟七号”的船、箭成功分离前，载人飞船相对运载火箭是　　　　 的；若以地面为参照物，载人飞船是　　　　 的．

9、安全用电原则有：禁止用湿手插(拔)插头、按开关；不同时使用大功率用电器等。如果手上的水流入插座和开关内，就有可能发生 　　 事故或者导致电路　　 　，

造成危险；若同时使用多个大功率用电器,则可能使干路的 　　　　过大,造成危险。
