23．小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图17甲所示，又用这种有同样大小方格的白纸板做光屏，将发光物体、凸透镜和光屏组装到光具座上并调整好。

(1)当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示，则光屏上的像是倒立、____________的实像。将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到______________________________________为止。

(2)用这种发光物体和光屏做实验，最主要的一条优点是：

______________________________________________________________________。

(3)如图乙所示，当发光物体在a点时，像高为h₁；当发光物体在b点时，像高为h₂，则h₁___________h₂．(选填“＞”、“＝”、“＜”)

22．如图16所示，茶壶的壶身与壶嘴一样高，壶盖上留一个小孔。请说明其中的道理。

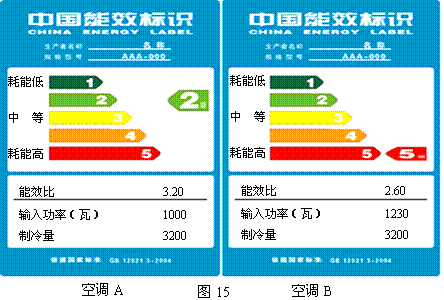

21．我国对家用电冰箱、空调这两个产品率先实施能源效率标识制度，如图15所示。能效标识将能效分为五个等级，等级1表示产品最节能，等级5是市场准入指标，低于该等级要求的产品不允许生产和销售.

(1)按照图中所给的输入功率，试计算空调A在220V电压下工作时的电流是多少安培？(计算结果保留两位小数)

(2)假设两台空调的使用寿命都为12年，平均每台每年使用500小时。试求出使用12年，空调B比空调A多用电多少千瓦时？

(3)若节能空调A比一般空调B的价格贵800元，目前家庭用电为0.61元/度。请你通过计算说明，这一市场价格差，能否引导消费者选用高效节能产品？

要求写出根据的主要公式或变形公式、并代入数字，演算过程及结果都要在数字的后面写上正确的单位

20．小林的爸爸最近购买了一辆四轮轿车，下表是该轿车说明书的部分数据。

(1)当轿车载有180千克的人和行李停放在水平路面上时，小林测得轿车每个轮胎与地面接触的长度约为50毫米(沿车长的方向)。此时该轿车对水平路面的压强约为多大?(g=l0N／kg)

(2)若轿车在平直公路上以90kW的恒定功率启动，从静止开始加速，经13s后做匀速直线运动，运动过程中受到的阻力不变，运动的速度 v 与时间 t 的关系如图14所示。则轿车匀速前进的速度是多少米/秒？轿车受到的阻力是多大?

19．小明画出了光线射到空气与水的界面处发生反射和折射的光路图(图13)，请说出小明的光路图有哪些合理之处(哪些地方画得正确)？要求写出两点。

示例：反射光线、入射光线和法线都在同一个平面内。

答：①　　　　　　　　　　　　　　　　　　

②　　　　　　　　　　　　　　　　　　

18．小雷利用伏安法测量额定电压为2.5V的小灯泡正常发光时的电阻。已知电源两端的电压为3V，请帮助小雷将如图12所示的电路连接完整。

17．玩具“不倒翁”被扳倒后会自动立起来。请在图11中画出此时“不倒翁”所受重力的示意图，并画出重力相对于O点的力臂。(黑点表示“不倒翁”的重心)

16．如图10甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图10乙所示。根据图线的信息可知：＿＿　　　 (甲/乙)是电压表V₂示数变化的图线，电源电压为　　　 V，电阻R₁的阻值为＿＿＿＿＿；当电流表的示数为0.2A时，滑动变阻器接入电路中的阻值为＿＿＿　　 _。

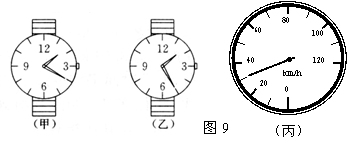

15．坐在行驶的汽车上的一名乘客，想估测前方隧道的长度。他在进、出隧道口时，分别看了一下手表，如图9甲、乙所示，他留意到通过隧道时，汽车速度计的指针一直停在图丙所示的位置。由此可知汽车通过隧道所用时间为　　　，汽车作＿＿＿＿＿运动，速度大小为＿＿＿＿＿＿，此隧道长约＿＿＿＿＿km。

14．小陈同学到公园踏青，远远地听到一阵类似笛子演奏的《运动员进行曲》，觉得刺耳难听。走到近前，原来是一商贩在卖一种简易笛子，不时吹出乐曲来招徕顾客。颇有音乐素养的小陈试吹一曲，发觉声音很大，曲子单调难听，缺少韵律。

　请选用描述声现象的“乐音、噪声、音调、响度、音色”等词填写下面的空格：

声音很大是描述声音的　　　；小陈根据声音的　　　判断曲子是由笛子而非钢琴演奏的；能听出是《运动员进行曲》是根据声音的　　　判断；刺耳难听表明对小陈而言，此声音是　　　。
