20. 如图9所示的电路中，小灯泡L恰能正常发光。若

电源电压U保持不变，当开关S闭合时，则 (　　　 )

A、灯变亮，电流表读数变大　

B、灯变暗，电流表读数变小　　

C、灯亮度不变，电流表读数变大　

D、灯亮度不变，电流表读数变小

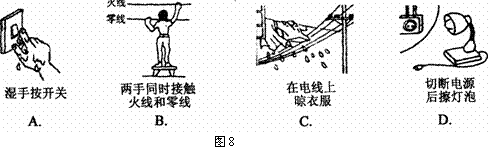

19. 下列四幅图中，符合安全用电的是(　　　 )

18. 下列例子中，能防止电热危害的是(　 )

A．供取暖用的电褥　　　　　　　 B．高空飞行员所穿衣服里电热保温装置

C．孵化家禽的电热孵卵器　　　 　　D．收音机、电视机的机壳上开有许多小孔

17. 从欧姆定律可以导出公式R=U/I,对电阻的理解，你认为正确的是(　　 )

A．当电压增大时，电阻也增大　 　B、当电流增大时，电阻减小

C、当电压为零时，电阻也为零　 　　D、电阻由导体本身性质决定的，与电流、电压无关

16. 如图7所示，两盏相同的灯泡在电路闭合后都能正常发光。过一

会儿，两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有

示数，那么电路发生故障可能是(　 　)

A、灯泡L₁灯丝断了 　　　　　B、灯泡L₂灯丝断了

C、灯泡L₁短路　　　　 　　　D、灯泡L₂短路

15. 一只“6V　 9W”的灯泡，接入某电路中，测得通过它的电流为1.2A，那么这只灯泡的实际功率(不考虑电阻随温度的变化)应(　　 )

A．大于9W　　　　　 B．小于9W　　　　　 C．等于9W　　　 D．无法确定

14. 下列各组物质中，通常情况下都属于导体的是　 (　　 )

A.人、大地、塑料　　 　　　　B.金属、油、橡胶

C.玻璃、油、陶瓷　 　　　　　D.大地、金属、盐水

13. 下列关于电表的使用，正确的是(　　　 )

A.电能表是测电流的仪表

B.电流表不能直接接在电源的两极上

C.电压表不能直接接在电源的两极上

D.电压表只能与被测用电器串联，不能与被测用电器并联

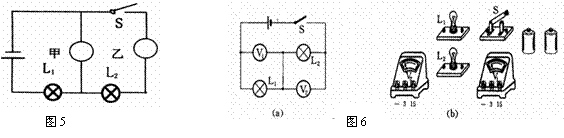

12. 根据如图6(a)所示电路图，用笔画线作为导线，将图(b)中实物对应连接成电路图。(已知电源由两节干电池串联组成)

11. 如图5所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，请在圆圈内填入电流表或电压表的代表符号。
